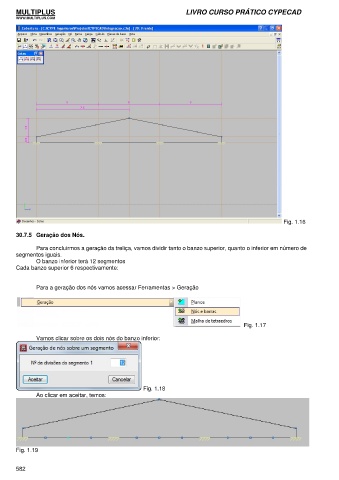

Page 600 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

Fig. 1.16

30.7.5 Geração dos Nós.

Para concluirmos a geração da treliça, vamos dividir tanto o banzo superior, quanto o inferior em número de
segmentos iguais.
O banzo inferior terá 12 segmentos
Cada banzo superior 6 respectivamente:

Para a geração dos nós vamos acessar Ferramentas > Geração

Fig. 1.17

Vamos clicar sobre os dois nós do banzo inferior:

Fig. 1.18
Ao clicar em aceitar, temos:

Fig. 1.19
