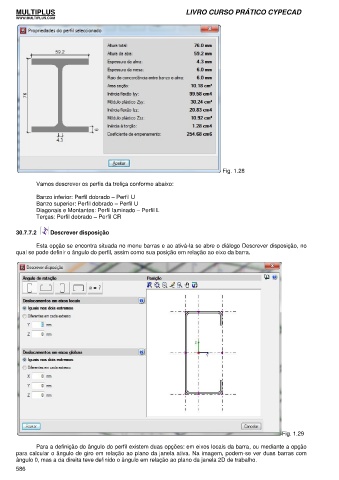

Fig. 1.28

Vamos descrever os perfis da treliça conforme abaixo:

Banzo inferior: Perfil dobrado – Perfil U
Banzo superior: Perfil dobrado – Perfil U
Diagonais e Montantes: Perfil laminado – Perfil L
Terças: Perfil dobrado – Perfil CR

30.7.7.2 Descrever disposição

Esta opção se encontra situada no menu barras e ao ativá-la se abre o diálogo Descrever disposição, no
qual se pode definir o ângulo do perfil, assim como sua posição em relação ao eixo da barra.

Fig. 1.29

Para a definição do ângulo do perfil existem duas opções: em eixos locais da barra, ou mediante a opção
para calcular o ângulo de giro em relação ao plano da janela ativa. Na imagem, podem-se ver duas barras com
ângulo 0, mas a da direita teve definido o ângulo em relação ao plano da janela 2D de trabalho.
586
