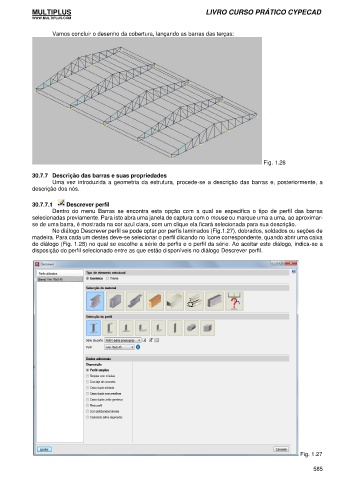

Vamos concluir o desenho da cobertura, lançando as barras das terças:

Fig. 1.26

30.7.7 Descrição das barras e suas propriedades
Uma vez introduzida a geometria da estrutura, procede-se a descrição das barras e, posteriormente, a
descrição dos nós.

30.7.7.1 Descrever perfil
Dentro do menu Barras se encontra esta opção com a qual se especifica o tipo de perfil das barras
selecionadas previamente. Para isto abra uma janela de captura com o mouse ou marque uma a uma, ao aproximar-
se de uma barra, é mostrada na cor azul clara, com um clique ela ficará selecionada para sua descrição.
No diálogo Descrever perfil se pode optar por perfis laminados (Fig.1.27), dobrados, soldados ou seções de
madeira. Para cada um destes deve-se selecionar o perfil clicando no ícone correspondente, quando abrir uma caixa
de diálogo (Fig. 1.28) no qual se escolhe a série de perfis e o perfil da série. Ao aceitar este diálogo, indica-se a
disposição do perfil selecionado entre as que estão disponíveis no diálogo Descrever perfil.

Fig. 1.27
