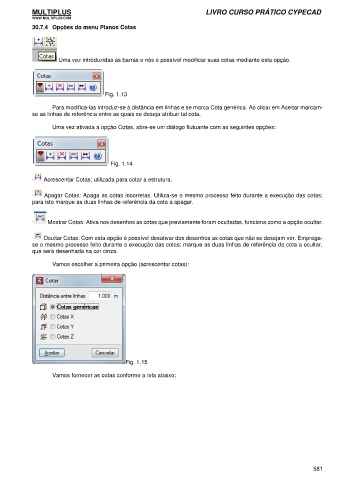

30.7.4 Opções do menu Planos Cotas

Uma vez introduzidas às barras e nós é possível modificar suas cotas mediante esta opção.

Fig. 1.13

Para modificá-las introduz-se à distância em linhas e se marca Cota genérica. Ao clicar em Aceitar marcam-
se as linhas de referência entre as quais se deseja atribuir tal cota.

Uma vez ativada a opção Cotas, abre-se um diálogo flutuante com as seguintes opções:

Fig. 1.14

· Acrescentar Cotas: utilizada para cotar a estrutura.

· Apagar Cotas: Apaga as cotas incorretas. Utiliza-se o mesmo processo feito durante a execução das cotas;
para isto marque as duas linhas de referência da cota a apagar.

· Mostrar Cotas: Ativa nos desenhos as cotas que previamente foram ocultadas, funciona como a opção ocultar.

· Ocultar Cotas: Com esta opção é possível desativar dos desenhos as cotas que não se desejam ver. Emprega-
se o mesmo processo feito durante a execução das cotas: marque as duas linhas de referência da cota a ocultar,
que será desenhada na cor cinza.

Vamos escolher a primeira opção (acrescentar cotas):

Fig. 1.15

Vamos fornecer as cotas conforme a tela abaixo:
