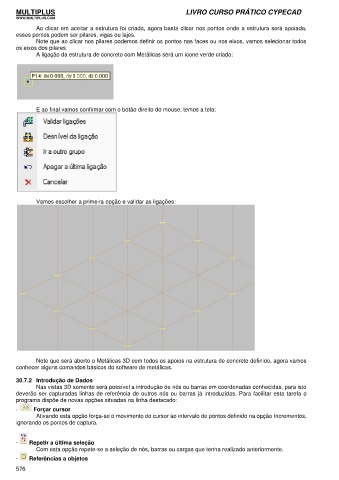

Page 594 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

Ao clicar em aceitar a estrutura foi criada, agora basta clicar nos pontos onde a estrutura será apoiada,
esses pontos podem ser pilares, vigas ou lajes.
Note que ao clicar nos pilares podemos definir os pontos nas faces ou nos eixos, vamos selecionar todos
os eixos dos pilares.
A ligação da estrutura de concreto com Metálicas será um ícone verde criado:

E ao final vamos confirmar com o botão direito do mouse, temos a tela:

Vamos escolher a primeira opção e validar as ligações:

Note que será aberto o Metálicas 3D com todos os apoios na estrutura de concreto definido, agora vamos
conhecer alguns comandos básicos do software de metálicas.

30.7.2 Introdução de Dados
Nas vistas 3D somente será possível a introdução de nós ou barras em coordenadas conhecidas, para isto
deverão ser capturadas linhas de referência de outros nós ou barras já introduzidas. Para facilitar esta tarefa o
programa dispõe de novas opções situadas na linha destacado:
· Forçar cursor
Ativando esta opção força-se o movimento do cursor ao intervalo de pontos definido na opção Incrementos,
ignorando os pontos de captura.

· Repetir a última seleção
Com esta opção repete-se a seleção de nós, barras ou cargas que tenha realizado anteriormente.
· Referências a objetos
576
