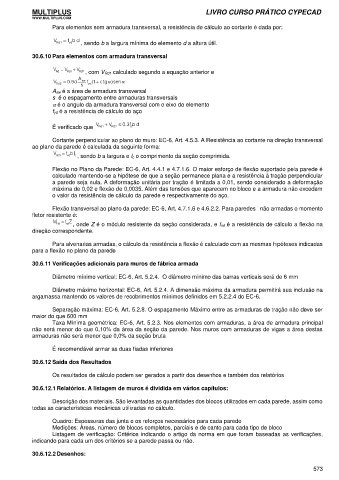

Para elementos sem armadura transversal, a resistência de cálculo ao cortante é dada por:

V Rd1 = f b d , sendo b a largura mínima do elemento d a altura útil.
vd

30.6.10 Para elementos com armadura transversal

V = Rd V Rd1 + V Rd2 , com VRd1 calculado segundo a equação anterior e

A
V Rd2 = 0.9d s sw f (1 ctg )sen+  
yd
Asw é a área de armadura transversal
s é o espaçamento entre armaduras transversais
 é o angulo da armadura transversal com o eixo do elemento
fyd é a resistência de cálculo do aço

V + V  0.3f b d
É verificado que Rd1 Rd2 d

Cortante perpendicular ao plano do muro: EC-6, Art. 4.5.3. A Resistência ao cortante na direção transversal
ao plano da parede é calculada da seguinte forma:
V Rd1 = f b l c , sendo b a largura e lc o comprimento da seção comprimida.
vd

Flexão no Plano da Parede: EC-6, Art. 4.4.1 e 4.7.1.6. O maior esforço de flexão suportado pela parede é
calculado mantendo-se a hipótese de que a seção permanece plana e a resistência à tração perpendicular
a parede seja nula. A deformação unitária por tração é limitada a 0,01, sendo considerado a deformação
máxima de 0,02 e flexão de 0,0035. Além das tensões que aparecem no bloco e a armadura não excedam
o valor da resistência de cálculo da parede e respectivamente do aço.

Flexão transversal ao plano da parede: EC-6, Art. 4.7.1.6 e 4.6.2.2. Para paredes não armadas o momento
fletor resistente é:
M = f Z , onde Z é o módulo resistente da seção considerada, e fxd é a resistência de cálculo a flexão na
xd
Rd
direção correspondente.

Para alvenarias armadas, o cálculo da resistência a flexão é calculado com as mesmas hipóteses indicadas
para a flexão no plano da parede

30.6.11 Verificações adicionais para muros de fábrica armada

Diâmetro mínimo vertical: EC-6, Art. 5.2.4. O diâmetro mínimo das barras verticais será de 6 mm

Diâmetro máximo horizontal: EC-6, Art. 5.2.4. A dimensão máxima da armadura permitirá sua inclusão na
argamassa mantendo os valores de recobrimentos mínimos definidos em 5.2.2.4 do EC-6.

Separação máxima: EC-6, Art. 5.2.8. O espaçamento Máximo entre as armaduras de tração não deve ser
maior do que 600 mm
Taxa Mínima geométrica: EC-6, Art. 5.2.3. Nos elementos com armaduras, a área de armadura principal
não será menor do que 0,10% da área da seção da parede. Nos muros com armaduras de vigas a área destas
armaduras não será menor que 0,0% da seção bruta

É recomendável armar as duas fiadas inferiores

30.6.12 Saída dos Resultados

Os resultados de cálculo podem ser gerados a partir dos desenhos e também dos relatórios

30.6.12.1 Relatórios. A listagem de muros é dividida em vários capítulos:

Descrição dos materiais. São levantadas as quantidades dos blocos utilizados em cada parede, assim como
todas as características mecânicas utilizadas no cálculo.

Quadro: Espessuras das junta e os reforços necessários para cada parede
Medições: Áreas, número de blocos completos, parciais e de canto para cada tipo de bloco
Listagem de verificação: Critérios indicando o artigo da norma em que foram baseadas as verificações,
indicando para cada um dos critérios se a parede passa ou não.

30.6.12.2 Desenhos:
