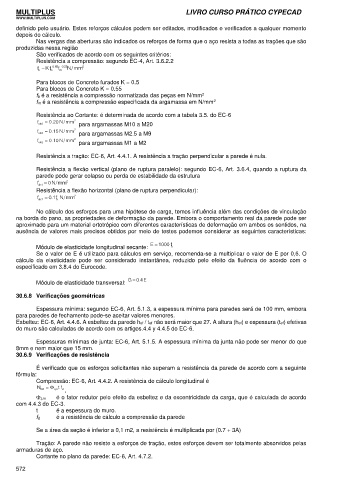

       definido pelo usuário. Estes reforços cálculos podem ser editados, modificados e verificados a qualquer momento
       depois do cálculo.
              Nas vergas das aberturas são indicados os reforços de forma que o aço resista a todas as trações que são
       produzidas nessa região
              São verificados de acordo com os seguintes critérios:
              Resistência a compressão: segundo EC-4, Art. 3.6.2.2
              f = Kf  0.65 f  0.25 N/mm 2
              k    b  m

              Para blocos de Concreto furados K = 0.5
              Para blocos de Concreto K = 0.55
              fb é a resistência a compressão normatizada das peças em N/mm 2
                                                                            2
              fm é a resistência a compressão especificada da argamassa em N/mm

              Resistência ao Cortante: é determinada de acordo com a tabela 3.5. do EC-6
              f  =  0.20 N/mm 2
               vk0           para argamassas M10 a M20
              f vk0  =  0.15 N/mm 2   para argamassas M2.5 a M9
              f vk0  =  0.10 N/mm 2   para argamassas M1 a M2

              Resistência a tração: EC-6, Art. 4.4.1. A resistência a tração perpendicular a parede é nula.

              Resistência a flexão vertical (plano de ruptura paralelo): segundo EC-6, Art. 3.6.4, quando a ruptura da
              parede pode gerar colapso ou perda de estabilidade da estrutura
              f  = 0N/mm 2
              xk1
              Resistência a flexão horizontal (plano de ruptura perpendicular):
              f xk2  =  0.1f N/mm 2
                     k

              No cálculo dos esforços para uma hipótese de carga, temos influência além das condições de vinculação
       na borda do pano, as propriedades de deformação da parede. Embora o comportamento real da parede pode ser
       aproximado para um material ortotrópico com diferentes características de deformação em ambos os sentidos, na
       ausência de valores mais precisos obtidos por meio de testes podemos considerar as seguintes características:

                                                      E 1000 f=
              Módulo de elasticidade longitudinal secante:   k
              Se o valor de E é utilizado para cálculos em serviço, recomenda-se a multiplicar o valor de E por 0,6. O
       cálculo  da  elasticidade  pode  ser  considerado  instantânea,  reduzido  pelo  efeito  da  fluência  de  acordo  com  o
       especificado em 3.8.4 do Eurocode.

                                              G 0.4 E=
              Módulo de elasticidade transversal:

       30.6.8  Verificações geométricas

              Espessura mínima: segundo EC-6, Art. 5.1.3, a espessura mínima para paredes será de 100 mm, embora
       para paredes de fechamento pode-se aceitar valores menores.
       Esbeltez: EC-6, Art. 4.4.6. A esbeltez da parede hef / tef não será maior que 27. A altura (hef) e espessura (tef) efetivas
       do muro são calculadas de acordo com os artigos.4.4 y 4.4.5 do EC-6.

              Espessuras mínimas de junta: EC-6, Art. 5.1.5. A espessura mínima da junta não pode ser menor do que
       8mm e nem maior que 15 mm.
       30.6.9  Verificações de resistência

              É verificado que os esforços solicitantes não superam a resistência da parede de acordo com a seguinte
       fórmula:
              Compressão: EC-6, Art. 4.4.2. A resistência de cálculo longitudinal é
              N Rd  =    i,m t f d  ,
              i,m    é o fator redutor pelo efeito da esbeltez e da excentricidade da carga, que é calculada de acordo
       com 4.4.3 do EC-3.
              t      é a espessura do muro.
              fd     é a resistência de cálculo a compressão da parede

              Se a área da seção é inferior a 0,1 m2, a resistência é multiplicada por (0.7 + 3A)

              Tração: A parede não resiste a esforços de tração, estes esforços devem ser totalmente absorvidos pelas
       armaduras de aço.
              Cortante no plano da parede: EC-6, Art. 4.7.2.
