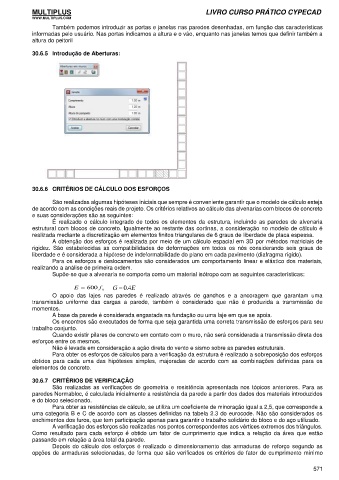

Também podemos introduzir as portas e janelas nas paredes desenhadas, em função das características
informadas pelo usuário. Nas portas indicamos a altura e o vão, enquanto nas janelas temos que definir também a
altura do peitoril

30.6.5 Introdução de Aberturas:

30.6.6 CRITÉRIOS DE CÁLCULO DOS ESFORÇOS

São realizadas algumas hipóteses iniciais que sempre é conveniente garantir que o modelo de cálculo esteja
de acordo com as condições reais de projeto. Os critérios relativos ao cálculo das alvenarias com blocos de concreto
e suas considerações são as seguintes:
É realizado o cálculo integrado de todos os elementos da estrutura, incluindo as paredes de alvenaria
estrutural com blocos de concreto. Igualmente ao restante das cortinas, a consideração no modelo de cálculo é
realizada mediante a discretização em elementos finitos triangulares de 6 graus de liberdade de placa espessa.
A obtenção dos esforços é realizada por meio de um cálculo espacial em 3D por métodos matriciais de
rigidez. São estabelecidas as compatibilidades de deformações em todos os nós considerando seis graus de
liberdade e é considerada a hipótese de indeformabilidade do plano em cada pavimento (diafragma rígido).
Para os esforços e deslocamentos são considerados um comportamento linear e elástico dos materiais,
realizando a análise de primeira ordem.
Supõe-se que a alvenaria se comporta como um material isótropo com as seguintes características:

E = 600 f G 0= 4 . E
k
O apoio das lajes nas paredes é realizado através de ganchos e a ancoragem que garantam uma
transmissão uniforme das cargas a parede, também é considerado que não é produzida a transmissão de
momentos.
A base da parede é considerada engastada na fundação ou uma laje em que se apoia.
Os encontros são executados de forma que seja garantida uma correta transmissão de esforços para seu
trabalho conjunto.
Quando existir pilares de concreto em contato com o muro, não será considerada a transmissão direta dos
esforços entre os mesmos.
Não é levada em consideração a ação direta do vento e sismo sobre as paredes estruturais.
Para obter os esforços de cálculos para a verificação da estrutura é realizado a sobreposição dos esforços
obtidos para cada uma das hipóteses simples, majoradas de acordo com as combinações definidas para os
elementos de concreto.

30.6.7 CRITÉRIOS DE VERIFICAÇÃO
São realizadas as verificações de geometria e resistência apresentada nos tópicos anteriores. Para as
paredes Normabloc, é calculada inicialmente a resistência da parede a partir dos dados dos materiais introduzidos
e do bloco selecionado.
Para obter as resistências de cálculo, se utiliza um coeficiente de minoração igual a 2,5, que corresponde a
uma categoria B e C de acordo com as classes definidas na tabela 2.3 do eurocode. Não são considerados os
enchimentos dos furos, que tem participação apenas para garantir o trabalho solidário do bloco e do aço utilizado.
A verificação dos esforços são realizadas nos pontos correspondentes aos vértices extremos dos triângulos.
Como resultado para cada esforço é obtido um fator de cumprimento que indica a relação da área que estão
passando em relação a área total da parede.
Depois do cálculo dos esforços é realizado o dimensionamento das armaduras de reforço segundo as
opções de armaduras selecionadas, de forma que são verificados os critérios de fator de cumprimento mínimo
