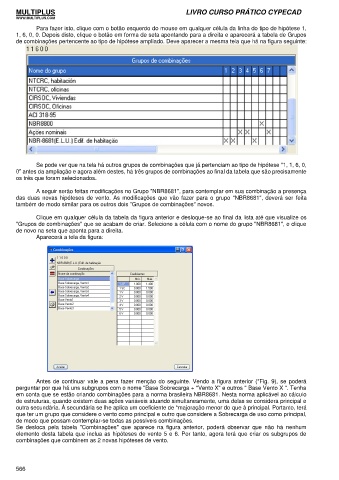

Page 584 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

Para fazer isto, clique com o botão esquerdo do mouse em qualquer célula da linha do tipo de hipótese 1,
1, 6, 0, 0. Depois disto, clique o botão em forma de seta apontando para a direita e aparecerá a tabela de Grupos
de combinações pertencente ao tipo de hipótese ampliado. Deve aparecer a mesma tela que há na figura seguinte:

Se pode ver que na tela há outros grupos de combinações que já pertenciam ao tipo de hipótese "1, 1, 6, 0,
0" antes da ampliação e agora além destes, há três grupos de combinações ao final da tabela que são precisamente
os três que foram selecionados.

A seguir serão feitas modificações no Grupo "NBR8681", para contemplar em sua combinação a presença
das duas novas hipóteses de vento. As modificações que vão fazer para o grupo "NBR8681", deverá ser feita
também de modo similar para os outros dois "Grupos de combinações" novos.

Clique em qualquer célula da tabela da figura anterior e desloque-se ao final da lista até que visualize os
"Grupos de combinações" que se acabam de criar. Selecione a célula com o nome do grupo "NBR8681", e clique
de novo na seta que aponta para a direita.
Aparecerá a tela da figura:

Antes de continuar vale a pena fazer menção do seguinte. Vendo a figura anterior (*Fig. 9), se poderá
perguntar por que há uns subgrupos com o nome "Base Sobrecarga + *Vento X" e outros " Base Vento X ". Tenha
em conta que se estão criando combinações para a norma brasileira NBR8681. Nesta norma aplicável ao cálculo
de estruturas, quando existem duas ações variáveis atuando simultaneamente, uma delas se considera principal e
outra secundária. À secundária se lhe aplica um coeficiente de *majoração menor do que à principal. Portanto, terá
que ter um grupo que considere o vento como principal e outro que considere a Sobrecarga de uso como principal,
de modo que possam contemplar-se todas as possíveis combinações.
Se desloca pela tabela "Combinações" que aparece na figura anterior, poderá observar que não há nenhum
elemento desta tabela que inclua as hipóteses de vento 5 e 6. Por tanto, agora terá que criar os subgrupos de
combinações que combinem as 2 novas hipóteses de vento.
