Assim como nas capturas a um arquivo DXF/DWG, esta opção permite a ativação das capturas sobre os
objetos do programa (nós e barras). Também podem ser configurados os pontos de captura, por exemplo, com o
quadrinho Prolongamento ativado, será capturado o prolongamento de uma barra, quando se aproxime dela com o
cursor, desenhando-se uma linha descontínua.

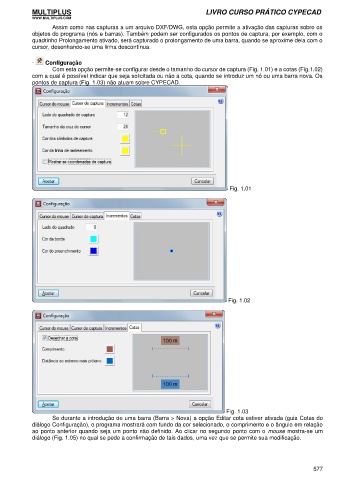

· Configuração
Com esta opção permite-se configurar desde o tamanho do cursor de captura (Fig. 1.01) e a cotas (Fig.1.02)
com a qual é possível indicar que seja solicitada ou não a cota, quando se introduz um nó ou uma barra nova. Os
pontos de captura (Fig. 1.03) não atuam sobre CYPECAD.

Fig. 1.01

Fig. 1.02

Fig. 1.03
Se durante a introdução de uma barra (Barra > Nova) a opção Editar cota estiver ativada (guia Cotas do
diálogo Configuração), o programa mostrará com fundo da cor selecionado, o comprimento e o ângulo em relação
ao ponto anterior quando seja um ponto não definido. Ao clicar no segundo ponto com o mouse mostra-se um
diálogo (Fig. 1.05) no qual se pede a confirmação de tais dados, uma vez que se permite sua modificação.

577
