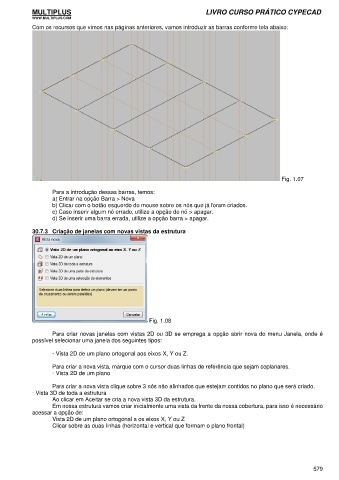

Com os recursos que vimos nas páginas anteriores, vamos introduzir as barras conforme tela abaixo:

Fig. 1.07

Para a introdução dessas barras, temos:
a) Entrar na opção Barra > Nova
b) Clicar com o botão esquerdo do mouse sobre os nós que já foram criados.
c) Caso inserir algum nó errado, utilize a opção de nó > apagar.
d) Se inserir uma barra errada, utilize a opção barra > apagar.

30.7.3 Criação de janelas com novas vistas da estrutura

Fig. 1.08

Para criar novas janelas com vistas 2D ou 3D se emprega a opção abrir nova do menu Janela, onde é
possível selecionar uma janela dos seguintes tipos:

· Vista 2D de um plano ortogonal aos eixos X, Y ou Z.

Para criar a nova vista, marque com o cursor duas linhas de referência que sejam coplanares.
· Vista 2D de um plano

Para criar a nova vista clique sobre 3 nós não alinhados que estejam contidos no plano que será criado.
· Vista 3D de toda a estrutura
Ao clicar em Aceitar se cria a nova vista 3D da estrutura.
Em nossa estrutura vamos criar inicialmente uma vista da frente da nossa cobertura, para isso é necessário
acessar a opção de:
Vista 2D de um plano ortogonal a os eixos X, Y ou Z
Clicar sobre as duas linhas (horizontal e vertical que formam o plano frontal)
