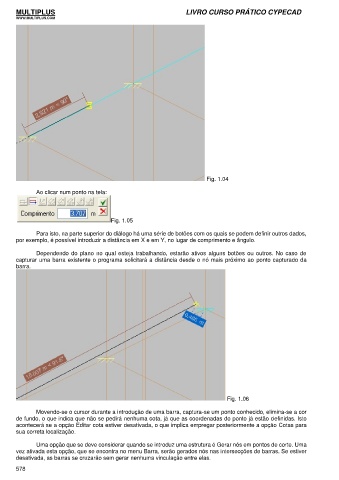

Fig. 1.04

Ao clicar num ponto na tela:

Fig. 1.05

Para isto, na parte superior do diálogo há uma série de botões com os quais se podem definir outros dados,
por exemplo, é possível introduzir a distância em X e em Y, no lugar de comprimento e ângulo.

Dependendo do plano no qual esteja trabalhando, estarão ativos alguns botões ou outros. No caso de
capturar uma barra existente o programa solicitará a distância desde o nó mais próximo ao ponto capturado da
barra.

Fig. 1.06

Movendo-se o cursor durante a introdução de uma barra, captura-se um ponto conhecido, elimina-se a cor
de fundo, o que indica que não se pedirá nenhuma cota, já que as coordenadas do ponto já estão definidas. Isto
acontecerá se a opção Editar cota estiver desativada, o que implica empregar posteriormente a opção Cotas para
sua correta localização.

Uma opção que se deve considerar quando se introduz uma estrutura é Gerar nós em pontos de corte. Uma
vez ativada esta opção, que se encontra no menu Barra, serão gerados nós nas intersecções de barras. Se estiver
desativada, as barras se cruzarão sem gerar nenhuma vinculação entre elas.
