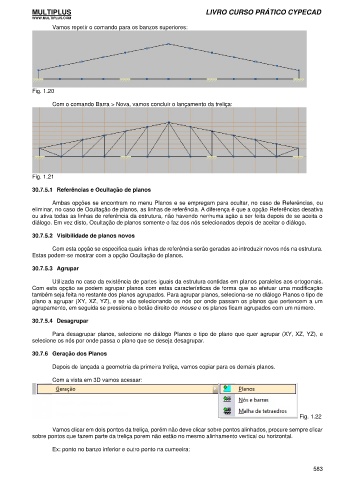

Vamos repetir o comando para os banzos superiores:

Fig. 1.20

Com o comando Barra > Nova, vamos concluir o lançamento da treliça:

Fig. 1.21

30.7.5.1 Referências e Ocultação de planos

Ambas opções se encontram no menu Planos e se empregam para ocultar, no caso de Referências, ou
eliminar, no caso de Ocultação de planos, as linhas de referência. A diferença é que a opção Referências desativa
ou ativa todas as linhas de referência da estrutura, não havendo nenhuma ação a ser feita depois de se aceita o
diálogo. Em vez disto, Ocultação de planos somente o faz dos nós selecionados depois de aceitar o diálogo.

30.7.5.2 Visibilidade de planos novos

Com esta opção se especifica quais linhas de referência serão geradas ao introduzir novos nós na estrutura.
Estas podem-se mostrar com a opção Ocultação de planos.

30.7.5.3 Agrupar

Utilizada no caso da existência de partes iguais da estrutura contidas em planos paralelos aos ortogonais.
Com esta opção se podem agrupar planos com estas características de forma que ao efetuar uma modificação
também seja feita no restante dos planos agrupados. Para agrupar planos, seleciona-se no diálogo Planos o tipo de
plano a agrupar (XY, XZ, YZ), e se vão selecionando os nós por onde passam os planos que pertencem a um
agrupamento, em seguida se pressiona o botão direito do mouse e os planos ficam agrupados com um número.

30.7.5.4 Desagrupar

Para desagrupar planos, selecione no diálogo Planos o tipo de plano que quer agrupar (XY, XZ, YZ), e
selecione os nós por onde passa o plano que se deseja desagrupar.

30.7.6 Geração dos Planos

Depois de lançada a geometria da primeira treliça, vamos copiar para os demais planos.

Com a vista em 3D vamos acessar:

Fig. 1.22

Vamos clicar em dois pontos da treliça, porém não deve clicar sobre pontos alinhados, procure sempre clicar
sobre pontos que fazem parte da treliça porem não estão no mesmo alinhamento vertical ou horizontal.

Ex: ponto no banzo inferior e outro ponto na cumeeira:
