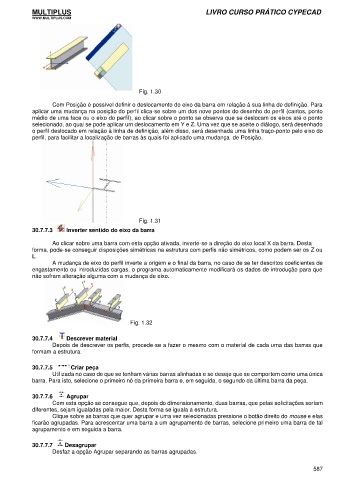

Fig. 1.30

Com Posição é possível definir o deslocamento do eixo da barra em relação à sua linha de definição. Para
aplicar uma mudança na posição do perfil clica-se sobre um dos nove pontos do desenho do perfil (cantos, ponto
médio de uma face ou o eixo do perfil), ao clicar sobre o ponto se observa que se deslocam os eixos até o ponto
selecionado, ao qual se pode aplicar um deslocamento em Y e Z. Uma vez que se aceite o diálogo, será desenhado
o perfil deslocado em relação à linha de definição, além disso, será desenhada uma linha traço-ponto pelo eixo do
perfil, para facilitar a localização de barras às quais foi aplicado uma mudança de Posição.

Fig. 1.31
30.7.7.3 Inverter sentido do eixo da barra

Ao clicar sobre uma barra com esta opção ativada, inverte-se a direção do eixo local X da barra. Desta
forma, pode-se conseguir disposições simétricas na estrutura com perfis não simétricos, como podem ser os Z ou
L.
A mudança de eixo do perfil inverte a origem e o final da barra, no caso de se ter descritos coeficientes de
engastamento ou introduzidas cargas, o programa automaticamente modificará os dados de introdução para que
não sofram alteração alguma com a mudança de eixo.

Fig. 1.32

30.7.7.4 Descrever material
Depois de descrever os perfis, procede-se a fazer o mesmo com o material de cada uma das barras que
formam a estrutura.

30.7.7.5 Criar peça
Utilizada no caso de que se tenham várias barras alinhadas e se deseje que se comportem como uma única
barra. Para isto, selecione o primeiro nó da primeira barra e, em seguida, o segundo da última barra da peça.

30.7.7.6 Agrupar
Com esta opção se consegue que, depois do dimensionamento, duas barras, que pelas solicitações seriam
diferentes, sejam igualadas pela maior. Desta forma se iguala a estrutura.
Clique sobre as barras que quer agrupar e uma vez selecionadas pressione o botão direito do mouse e elas
ficarão agrupadas. Para acrescentar uma barra a um agrupamento de barras, selecione primeiro uma barra de tal
agrupamento e em seguida a barra.

30.7.7.7 Desagrupar
Desfaz a opção Agrupar separando as barras agrupadas.
