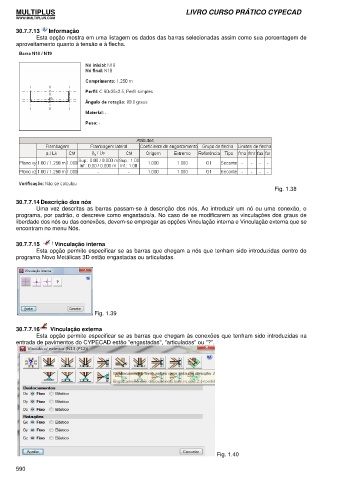

Page 608 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

30.7.7.13 Informação
Esta opção mostra em uma listagem os dados das barras selecionadas assim como sua porcentagem de
aproveitamento quanto à tensão e à flecha.

Fig. 1.38

30.7.7.14 Descrição dos nós
Uma vez descritas as barras passam-se à descrição dos nós. Ao introduzir um nó ou uma conexão, o
programa, por padrão, o descreve como engastado/a. No caso de se modificarem as vinculações dos graus de
liberdade dos nós ou das conexões, devem-se empregar as opções Vinculação interna e Vinculação externa que se
encontram no menu Nós.

30.7.7.15 Vinculação interna
Esta opção permite especificar se as barras que chegam a nós que tenham sido introduzidas dentro do
programa Novo Metálicas 3D estão engastadas ou articuladas.

Fig. 1.39

30.7.7.16 Vinculação externa
Esta opção permite especificar se as barras que chegam às conexões que tenham sido introduzidas na
entrada de pavimentos do CYPECAD estão "engastadas", "articuladas" ou "?".

Fig. 1.40
