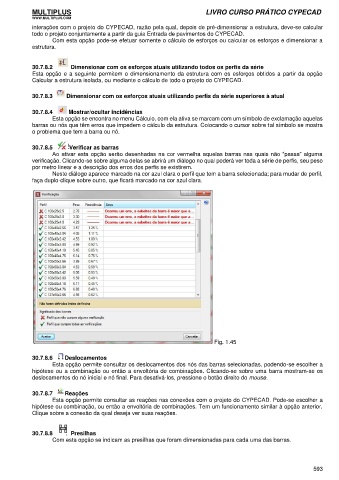

interações com o projeto do CYPECAD, razão pela qual, depois de pré-dimensionar a estrutura, deve-se calcular
todo o projeto conjuntamente a partir da guia Entrada de pavimentos do CYPECAD.
Com esta opção pode-se efetuar somente o cálculo de esforços ou calcular os esforços e dimensionar a
estrutura.

30.7.8.2 Dimensionar com os esforços atuais utilizando todos os perfis da série
Esta opção e a seguinte permitem o dimensionamento da estrutura com os esforços obtidos a partir da opção
Calcular a estrutura isolada, ou mediante o cálculo de todo o projeto do CYPECAD.

30.7.8.3 Dimensionar com os esforços atuais utilizando perfis da série superiores à atual

30.7.8.4 Mostrar/ocultar incidências
Esta opção se encontra no menu Cálculo, com ela ativa se marcam com um símbolo de exclamação aquelas
barras ou nós que têm erros que impedem o cálculo da estrutura. Colocando o cursor sobre tal símbolo se mostra
o problema que tem a barra ou nó.

30.7.8.5 Verificar as barras
Ao ativar esta opção serão desenhadas na cor vermelha aquelas barras nas quais não “passa” alguma
verificação. Clicando-se sobre alguma delas se abrirá um diálogo no qual poderá ver toda a série de perfis, seu peso
por metro linear e a descrição dos erros dos perfis se existirem.
Neste diálogo aparece marcado na cor azul clara o perfil que tem a barra selecionada; para mudar de perfil,
faça duplo-clique sobre outro, que ficará marcado na cor azul clara.

Fig. 1.45

30.7.8.6 Deslocamentos
Esta opção permite consultar os deslocamentos dos nós das barras selecionadas, podendo-se escolher a
hipótese ou a combinação ou então a envoltória de combinações. Clicando-se sobre uma barra mostram-se os
deslocamentos do nó inicial e nó final. Para desativá-los, pressione o botão direito do mouse.

30.7.8.7 Reações
Esta opção permite consultar as reações nas conexões com o projeto do CYPECAD. Pode-se escolher a
hipótese ou combinação, ou então a envoltória de combinações. Tem um funcionamento similar à opção anterior.
Clique sobre a conexão da qual deseja ver suas reações.

30.7.8.8 Presilhas
Com esta opção se indicam as presilhas que foram dimensionadas para cada uma das barras.

593
