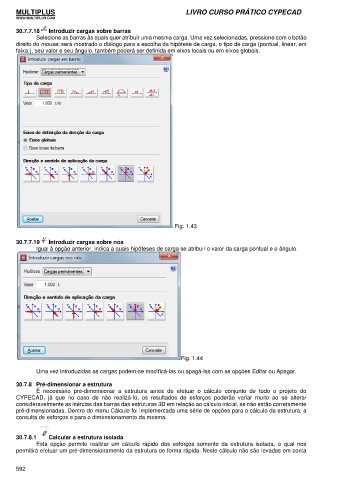

Page 610 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

30.7.7.18 Introduzir cargas sobre barras
Selecione as barras às quais quer atribuir uma mesma carga. Uma vez selecionadas, pressione com o botão
direito do mouse; será mostrado o diálogo para a escolha da hipótese de carga, o tipo de carga (pontual, linear, em
faixa.), seu valor e seu ângulo, também poderá ser definida em eixos locais ou em eixos globais.

Fig. 1.43

30.7.7.19 Introduzir cargas sobre nós
Igual à opção anterior, indica a quais hipóteses de carga se atribuir o valor da carga pontual e o ângulo.

Fig. 1.44

Uma vez introduzidas as cargas podem-se modificá-las ou apagá-las com as opções Editar ou Apagar.

30.7.8 Pré-dimensionar a estrutura
É necessário pré-dimensionar a estrutura antes de efetuar o cálculo conjunto de todo o projeto do
CYPECAD, já que no caso de não realizá-lo, os resultados de esforços poderão variar muito ao se alterar
consideravelmente as inércias das barras das estruturas 3D em relação ao cálculo inicial, se não estão corretamente
pré-dimensionadas. Dentro do menu Cálculo foi implementada uma série de opções para o cálculo da estrutura, a
consulta de esforços e para o dimensionamento da mesma.

30.7.8.1 Calcular a estrutura isolada
Esta opção permite realizar um cálculo rápido dos esforços somente da estrutura isolada, o qual nos
permitirá efetuar um pré-dimensionamento da estrutura de forma rápida. Neste cálculo não são levadas em conta

592
