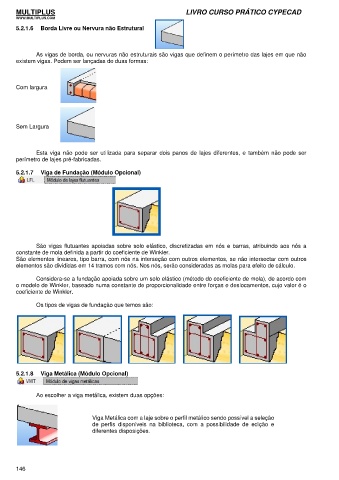

5.2.1.6 Borda Livre ou Nervura não Estrutural

As vigas de borda, ou nervuras não estruturais são vigas que definem o perímetro das lajes em que não
existem vigas. Podem ser lançadas de duas formas:

Com largura

Sem Largura

Esta viga não pode ser utilizada para separar dois panos de lajes diferentes, e também não pode ser
perímetro de lajes pré-fabricadas.

5.2.1.7 Viga de Fundação (Módulo Opcional)

São vigas flutuantes apoiadas sobre solo elástico, discretizadas em nós e barras, atribuindo aos nós a
constante de mola definida a partir do coeficiente de Winkler.
São elementos lineares, tipo barra, com nós na interseção com outros elementos, se não intersectar com outros
elementos são divididas em 14 tramos com nós. Nos nós, serão consideradas as molas para efeito de cálculo.

Considera-se a fundação apoiada sobre um solo elástico (método do coeficiente de mola), de acordo com
o modelo de Winkler, baseado numa constante de proporcionalidade entre forças e deslocamentos, cujo valor é o
coeficiente de Winkler.

Os tipos de vigas de fundação que temos são:

5.2.1.8 Viga Metálica (Módulo Opcional)

Ao escolher a viga metálica, existem duas opções:

Viga Metálica com a laje sobre o perfil metálico sendo possível a seleção
de perfis disponíveis na biblioteca, com a possibilidade de edição e
diferentes disposições.

146
