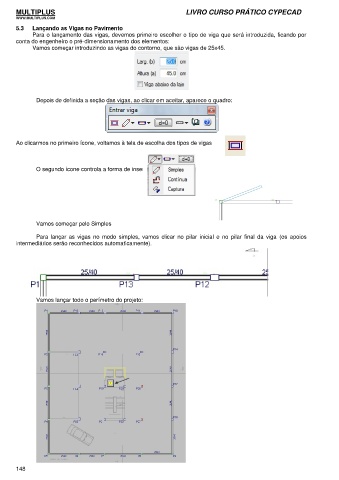

5.3 Lançando as Vigas no Pavimento
Para o lançamento das vigas, devemos primeiro escolher o tipo de viga que será introduzida, ficando por
conta do engenheiro o pré-dimensionamento dos elementos:
Vamos começar introduzindo as vigas do contorno, que são vigas de 25x45.
Depois de definida a seção das vigas, ao clicar em aceitar, aparece o quadro:
Ao clicarmos no primeiro ícone, voltamos à tela de escolha dos tipos de vigas
O segundo ícone controla a forma de inserção:
Vamos começar pelo Simples
Para lançar as vigas no modo simples, vamos clicar no pilar inicial e no pilar final da viga (os apoios
intermediários serão reconhecidos automaticamente).
Vamos lançar todo o perímetro do projeto:
