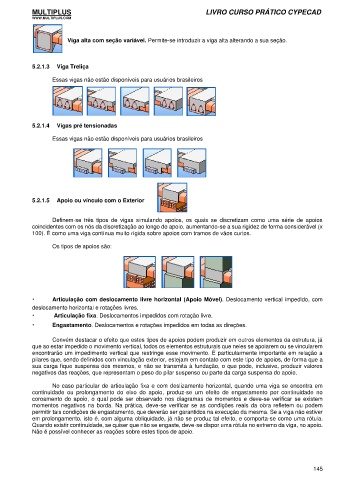

Viga alta com seção variável. Permite-se introduzir a viga alta alterando a sua seção.
5.2.1.3 Viga Treliça
Essas vigas não estão disponíveis para usuários brasileiros
5.2.1.4 Vigas pré tensionadas
Essas vigas não estão disponíveis para usuários brasileiros
5.2.1.5 Apoio ou vínculo com o Exterior
Definem-se três tipos de vigas simulando apoios, os quais se discretizam como uma série de apoios
coincidentes com os nós da discretização ao longo do apoio, aumentando-se a sua rigidez de forma considerável (x
100). É como uma viga contínua muito rígida sobre apoios com tramos de vãos curtos.
Os tipos de apoios são:
• Articulação com deslocamento livre horizontal (Apoio Móvel). Deslocamento vertical impedido, com
deslocamento horizontal e rotações livres.
• Articulação fixa. Deslocamentos impedidos com rotação livre.
• Engastamento. Deslocamentos e rotações impedidos em todas as direções.
Convém destacar o efeito que estes tipos de apoios podem produzir em outros elementos da estrutura, já
que ao estar impedido o movimento vertical, todos os elementos estruturais que neles se apoiarem ou se vincularem
encontrarão um impedimento vertical que restringe esse movimento. É particularmente importante em relação a
pilares que, sendo definidos com vinculação exterior, estejam em contato com este tipo de apoios, de forma que a
sua carga fique suspensa dos mesmos, e não se transmita à fundação, o que pode, inclusive, produzir valores
negativos das reações, que representam o peso do pilar suspenso ou parte da carga suspensa do apoio.
No caso particular de articulação fixa e com deslizamento horizontal, quando uma viga se encontra em
continuidade ou prolongamento do eixo do apoio, produz-se um efeito de engastamento por continuidade no
coroamento do apoio, o qual pode ser observado nos diagramas de momentos e deve-se verificar se existem
momentos negativos na borda. Na prática, deve-se verificar se as condições reais da obra refletem ou podem
permitir tais condições de engastamento, que deverão ser garantidos na execução da mesma. Se a viga não estiver
em prolongamento, isto é, com alguma obliquidade, já não se produz tal efeito, e comporta-se como uma rótula.
Quando existir continuidade, se quiser que não se engaste, deve-se dispor uma rótula no extremo da viga, no apoio.
Não é possível conhecer as reações sobre estes tipos de apoio.
