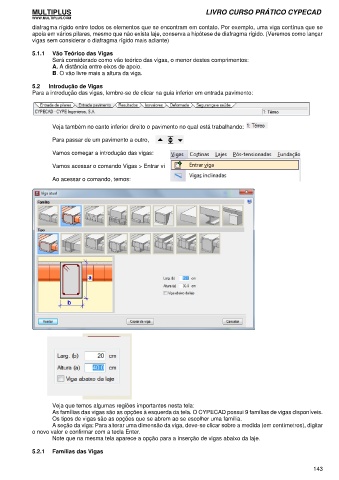

diafragma rígido entre todos os elementos que se encontram em contato. Por exemplo, uma viga contínua que se
apoia em vários pilares, mesmo que não exista laje, conserva a hipótese de diafragma rígido. (Veremos como lançar
vigas sem considerar o diafragma rígido mais adiante)

5.1.1 Vão Teórico das Vigas
Será considerado como vão teórico das vigas, o menor destes comprimentos:
A. A distância entre eixos de apoio.
B. O vão livre mais a altura da viga.

5.2 Introdução de Vigas
Para a introdução das vigas, lembre-se de clicar na guia inferior em entrada pavimento:

Veja também no canto inferior direito o pavimento no qual está trabalhando:

Para passar de um pavimento a outro, utilize:

Vamos começar a introdução das vigas:

Vamos acessar o comando Vigas > Entrar viga

Ao acessar o comando, temos:

Veja que temos algumas regiões importantes nesta tela:
As famílias das vigas são as opções à esquerda da tela. O CYPECAD possui 9 famílias de vigas disponíveis.
Os tipos de vigas são as opções que se abrem ao se escolher uma família.
A seção da viga: Para alterar uma dimensão da viga, deve-se clicar sobre a medida (em centímetros), digitar
o novo valor e confirmar com a tecla Enter.
Note que na mesma tela aparece a opção para a inserção de vigas abaixo da laje.

5.2.1 Famílias das Vigas
