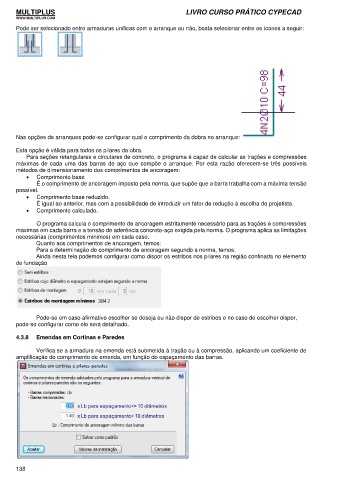

Pode ser selecionado entre armaduras unificas com o arranque ou não, basta selecionar entre os ícones a seguir:

Nas opções de arranques pode-se configurar qual o comprimento da dobra no arranque:

Esta opção é válida para todos os pilares da obra.
Para seções retangulares e circulares de concreto, o programa é capaz de calcular as trações e compressões
máximas de cada uma das barras de aço que compõe o arranque. Por esta razão oferecem-se três possíveis
métodos de dimensionamento dos comprimentos de ancoragem:
• Comprimento base
É o comprimento de ancoragem imposto pela norma, que supõe que a barra trabalha com a máxima tensão
possível.
• Comprimento base reduzido.
É igual ao anterior, mas com a possibilidade de introduzir um fator de redução à escolha do projetista.
• Comprimento calculado.

O programa calcula o comprimento de ancoragem estritamente necessário para as trações e compressões
máximas em cada barra e a tensão de aderência concreto-aço exigida pela norma. O programa aplica as limitações
necessárias (comprimentos mínimos) em cada caso.
Quanto aos comprimentos de ancoragem, temos:
Para a determinação do comprimento de ancoragem segundo a norma, temos:
Ainda nesta tela podemos configurar como dispor os estribos nos pilares na região confinada no elemento
de fundação

Pode-se em caso afirmativo escolher se deseja ou não dispor de estribos e no caso de escolher dispor,
pode-se configurar como ele será detalhado.

4.3.8 Emendas em Cortinas e Paredes

Verifica se a armadura na emenda está submetida à tração ou à compressão, aplicando um coeficiente de
amplificação do comprimento de emenda, em função do espaçamento das barras.
