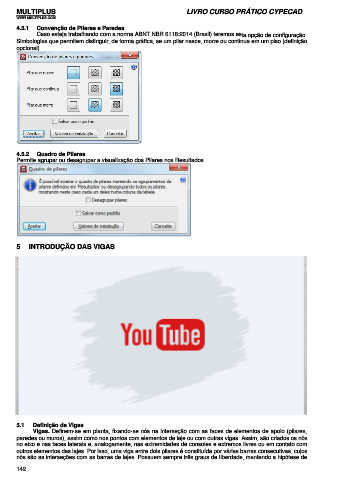

4.5.1 Convenção de Pilares e Paredes
Caso esteja trabalhando com a norma ABNT NBR 6118:2014 (Brasil) teremos esta opção de configuração.
Simbologias que permitem distinguir, de forma gráfica, se um pilar nasce, morre ou continua em um piso (definição
opcional).

4.5.2 Quadro de Pilares
Permite agrupar ou desagrupar a visualização dos Pilares nos Resultados

5 INTRODUÇÃO DAS VIGAS

5.1 Definição de Vigas
Vigas. Definem-se em planta, fixando-se nós na interseção com as faces de elementos de apoio (pilares,
paredes ou muros), assim como nos pontos com elementos de laje ou com outras vigas. Assim, são criados os nós
no eixo e nas faces laterais e, analogamente, nas extremidades de consoles e extremos livres ou em contato com
outros elementos das lajes. Por isso, uma viga entre dois pilares é constituída por várias barras consecutivas, cujos
nós são as interseções com as barras de lajes. Possuem sempre três graus de liberdade, mantendo a hipótese de
142
