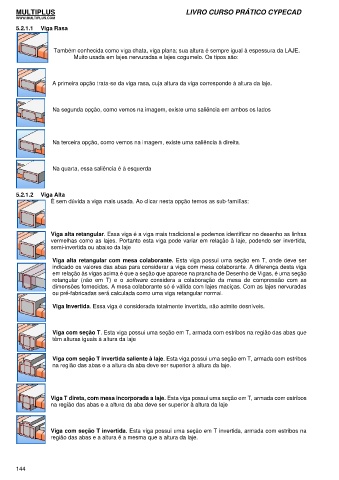

5.2.1.1 Viga Rasa
Também conhecida como viga chata, viga plana; sua altura é sempre igual à espessura da LAJE.
Muito usada em lajes nervuradas e lajes cogumelo. Os tipos são:
A primeira opção trata-se da viga rasa, cuja altura da viga corresponde à altura da laje.
Na segunda opção, como vemos na imagem, existe uma saliência em ambos os lados
Na terceira opção, como vemos na imagem, existe uma saliência à direita.
Na quarta, essa saliência é à esquerda
5.2.1.2 Viga Alta
É sem dúvida a viga mais usada. Ao clicar nesta opção temos as sub-famílias:
Viga alta retangular. Essa viga é a viga mais tradicional e podemos identificar no desenho as linhas
vermelhas como as lajes. Portanto esta viga pode variar em relação à laje, podendo ser invertida,
semi-invertida ou abaixo da laje
Viga alta retangular com mesa colaborante. Esta viga possui uma seção em T, onde deve ser
indicado os valores das abas para considerar a viga com mesa colaborante. A diferença desta viga
em relação às vigas acima é que a seção que aparece na prancha de Desenho de Vigas, é uma seção
retangular (não em T) e o software considera a colaboração da mesa de compressão com as
dimensões fornecidas. A mesa colaborante só é válida com lajes maciças. Com as lajes nervuradas
ou pré-fabricadas será calculada como uma viga retangular normal.
Viga Invertida. Essa viga é considerada totalmente invertida, não admite desníveis.
Viga com seção T. Esta viga possui uma seção em T, armada com estribos na região das abas que
têm alturas iguais à altura da laje
Viga com seção T invertida saliente à laje. Esta viga possui uma seção em T, armada com estribos
na região das abas e a altura da aba deve ser superior à altura da laje.
Viga T direta, com mesa incorporada a laje. Esta viga possui uma seção em T, armada com estribos
na região das abas e a altura da aba deve ser superior à altura da laje
Viga com seção T invertida. Esta viga possui uma seção em T invertida, armada com estribos na
região das abas e a altura é a mesma que a altura da laje.
