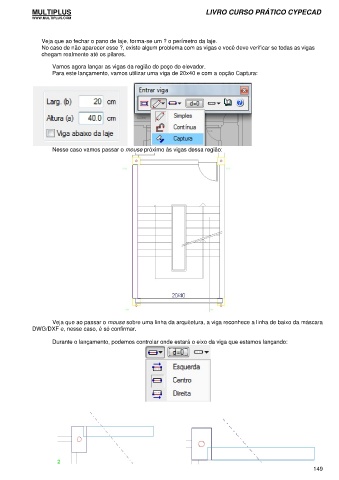

Veja que ao fechar o pano de laje, forma-se um ? o perímetro da laje.
No caso de não aparecer esse ?, existe algum problema com as vigas e você deve verificar se todas as vigas
chegam realmente até os pilares.
Vamos agora lançar as vigas da região do poço do elevador.
Para este lançamento, vamos utilizar uma viga de 20x40 e com a opção Captura:
Nesse caso vamos passar o mouse próximo às vigas dessa região:
Veja que ao passar o mouse sobre uma linha da arquitetura, a viga reconhece a linha de baixo da máscara
DWG/DXF e, nesse caso, é só confirmar.
Durante o lançamento, podemos controlar onde estará o eixo da viga que estamos lançando:
