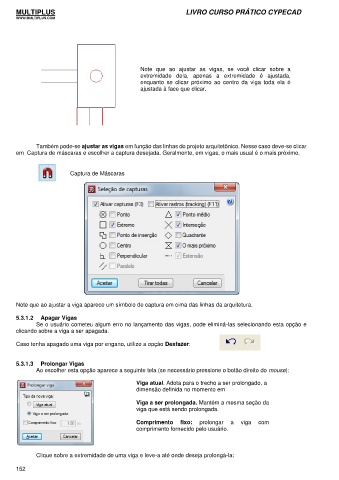

Note que ao ajustar as vigas, se você clicar sobre a
extremidade dela, apenas a extremidade é ajustada,
enquanto se clicar próximo ao centro da viga toda ela é
ajustada à face que clicar.

Também pode-se ajustar as vigas em função das linhas do projeto arquitetônico. Nesse caso deve-se clicar
em Captura de máscaras e escolher a captura desejada. Geralmente, em vigas, o mais usual é o mais próximo.

Captura de Máscaras

Note que ao ajustar a viga aparece um símbolo de captura em cima das linhas da arquitetura.

5.3.1.2 Apagar Vigas
Se o usuário cometeu algum erro no lançamento das vigas, pode eliminá-las selecionando esta opção e
clicando sobre a viga a ser apagada.

Caso tenha apagado uma viga por engano, utilize a opção Desfazer:

5.3.1.3 Prolongar Vigas
Ao escolher esta opção aparece a seguinte tela (se necessário pressione o botão direito do mouse):

Viga atual. Adota para o trecho a ser prolongado, a
dimensão definida no momento em

Viga a ser prolongada. Mantém a mesma seção da
viga que está sendo prolongada.

Comprimento fixo: prolongar a viga com
comprimento fornecido pelo usuário.

Clique sobre a extremidade de uma viga e leve-a até onde deseja prolongá-la:

152
