Page 169 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

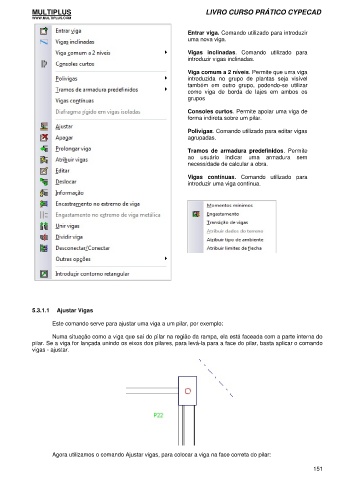

Entrar viga. Comando utilizado para introduzir
uma nova viga.

Vigas inclinadas. Comando utilizado para
introduzir vigas inclinadas.

Viga comum a 2 níveis. Permite que uma viga
introduzida no grupo de plantas seja visível
também em outro grupo, podendo-se utilizar
como viga de borda de lajes em ambos os
grupos

Consoles curtos. Permite apoiar uma viga de
forma indireta sobre um pilar.

Polivigas. Comando utilizado para editar vigas
agrupadas.

Tramos de armadura predefinidos. Permite
ao usuário indicar uma armadura sem
necessidade de calcular a obra.

Vigas contínuas. Comando utilizado para
introduzir uma viga contínua.

5.3.1.1 Ajustar Vigas

Este comando serve para ajustar uma viga a um pilar, por exemplo:

Numa situação como a viga que sai do pilar na região da rampa, ela está faceada com a parte interna do
pilar. Se a viga for lançada unindo os eixos dos pilares, para levá-la para a face do pilar, basta aplicar o comando
vigas - ajustar.

Agora utilizamos o comando Ajustar vigas, para colocar a viga na face correta do pilar:

151
