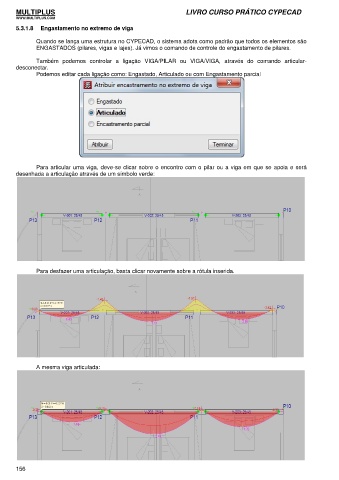

5.3.1.8 Engastamento no extremo de viga
Quando se lança uma estrutura no CYPECAD, o sistema adota como padrão que todos os elementos são
ENGASTADOS (pilares, vigas e lajes). Já vimos o comando de controle do engastamento de pilares.
Também podemos controlar a ligação VIGA/PILAR ou VIGA/VIGA, através do comando articular-
desconectar.
Podemos editar cada ligação como: Engastado, Articulado ou com Engastamento parcial
Para articular uma viga, deve-se clicar sobre o encontro com o pilar ou a viga em que se apoia e será
desenhada a articulação através de um símbolo verde:
Para desfazer uma articulação, basta clicar novamente sobre a rótula inserida.
A mesma viga articulada:
156
