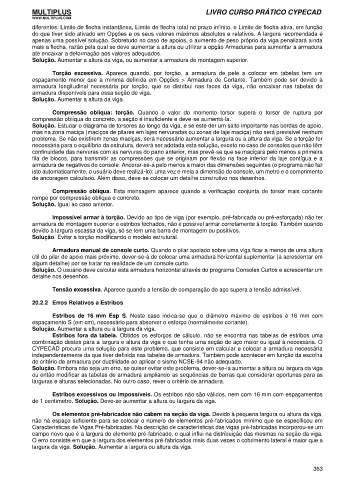

diferentes: Limite de flecha instantânea, Limite de flecha total no prazo infinito, e Limite de flecha ativa, em função
do que tiver sido ativado em Opções e os seus valores máximos absolutos e relativos. A largura recomendada é
apenas uma possível solução. Sobretudo no caso de apoios, o aumento de peso próprio da viga penalizará ainda
mais a flecha, razão pela qual se deve aumentar a altura ou utilizar a opção Armaduras para aumentar a armadura
até encaixar a deformação aos valores adequados.
Solução. Aumentar a altura da viga, ou aumentar a armadura de montagem superior.

Torção excessiva. Aparece quando, por torção, a armadura de pele a colocar em tabelas tem um
espaçamento menor que a mínima definida em Opções > Armadura de Cortante. Também pode ser devido à
armadura longitudinal necessária por torção, que se distribui nas faces da viga, não encaixar nas tabelas de
armadura disponíveis para essa seção de viga.
Solução. Aumentar a altura da viga.

Compressão oblíqua: torção. Quando o valor do momento torsor supera o torsor de ruptura por
compressão oblíqua do concreto, a seção é insuficiente e deve-se aumentá-la.
Solução. Estudar o diagrama de torsores ao longo da viga, e se este der um salto importante nas bordas de apoio,
mas na zona maciça (maciços de pilares em lajes nervuradas ou zonas de laje maciça) não será previsível nenhum
problema. Se não existirem zonas maciças, será necessário aumentar a largura ou a altura da viga. Se a torção for
necessária para o equilíbrio da estrutura, deverá ser adotada esta solução, exceto no caso de consoles que não têm
continuidade das nervuras com as nervuras do pano anterior, mas prevê-se que se maciçará pelo menos a primeira
fila de blocos, para transmitir as compressões que se originam por flexão na face inferior da laje contígua e a
armadura de negativos do console. Ancorar-se-á pelo menos a maior das dimensões seguintes (o programa não faz
isto automaticamente, o usuário deve realizá-lo): uma vez e meia a dimensão do console, um metro e o comprimento
de ancoragem calculado. Além disso, deve-se colocar um detalhe construtivo nos desenhos.

Compressão oblíqua. Esta mensagem aparece quando a verificação conjunta de torsor mais cortante
rompe por compressão oblíqua o concreto.
Solução. Igual ao caso anterior.

Impossível armar à torção. Devido ao tipo de viga (por exemplo, pré-fabricada ou pré-esforçada) não ter
armadura de montagem superior e estribos fechados, não é possível armar corretamente à torção. Também quando
devido à largura escassa da viga, só se tem uma barra de montagem ou positivos.
Solução. Evitar a torção modificando o modelo estrutural.

Armadura manual de console curto. Quando o pilar apoiado sobre uma viga ficar a menos de uma altura
útil do pilar de apoio mais próximo, dever-se-á de colocar uma armadura horizontal suplementar (a acrescentar em
algum detalhe) por se tratar na realidade de um console curto.
Solução. O usuário deve calcular esta armadura horizontal através do programa Consoles Curtos e acrescentar um
detalhe nos desenhos.

Tensão excessiva. Aparece quando a tensão de comparação do aço supera a tensão admissível.

20.2.2 Erros Relativos a Estribos

Estribos de 16 mm Esp S. Neste caso indica-se que o diâmetro máximo de estribos é 16 mm com
espaçamento S (em cm), necessário para absorver o esforço (normalmente cortante).
Solução. Aumentar a altura ou a largura da viga.
Estribos fora da tabela. Obtidos os esforços de cálculo, não se encontra nas tabelas de estribos uma
combinação destes para a largura e altura da viga e que tenha uma seção de aço maior ou igual à necessária. O
CYPECAD procura uma solução para este problema, que consiste em calcular e colocar a armadura necessária
independentemente da que tiver definida nas tabelas de armadura. Também pode acontecer em função da escolha
do critério de armadura por ductilidade ao aplicar o sismo NCSE-94 não adequado.
Solução. Embora não seja um erro, se quiser evitar este problema, dever-se-ia aumentar a altura ou largura da viga
ou então modificar as tabelas de armadura ampliando as sequências de barras que considerar oportunas para as
larguras e alturas selecionadas. No outro caso, rever o critério de armadura.

Estribos excessivos ou impossíveis. Os estribos não são válidos, nem com 16 mm com espaçamentos
de 1 centímetro. Solução. Deve-se aumentar a altura ou largura da viga.

Os elementos pré-fabricados não cabem na seção da viga. Devido à pequena largura ou altura da viga,
não há espaço suficiente para se colocar o número de elementos pré-fabricados mínimo que se especificou em
Características de Vigas Pré-fabricadas. Na descrição de características das vigas pré-fabricadas incorporou-se um
campo novo que é a largura do elemento pré-fabricado, o qual influi na distribuição das mesmas na seção da viga.
O erro consiste em que a largura dos elementos pré-fabricados mais duas vezes o cobrimento lateral é maior que a
largura da viga. Solução. Aumentar a largura ou altura da viga.
