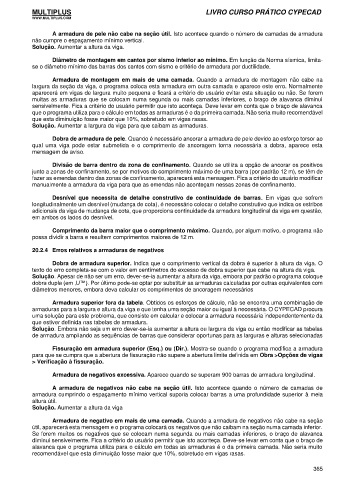

A armadura de pele não cabe na seção útil. Isto acontece quando o número de camadas de armadura
não cumpre o espaçamento mínimo vertical.
Solução. Aumentar a altura da viga.

Diâmetro de montagem em cantos por sismo inferior ao mínimo. Em função da Norma sísmica, limita-
se o diâmetro mínimo das barras dos cantos com sismo e critério de armadura por ductilidade.

Armadura de montagem em mais de uma camada. Quando a armadura de montagem não cabe na
largura da seção da viga, o programa coloca esta armadura em outra camada e aparece este erro. Normalmente
aparecerá em vigas de largura muito pequena e ficará a critério do usuário evitar esta situação ou não. Se forem
muitas as armaduras que se colocam numa segunda ou mais camadas inferiores, o braço de alavanca diminui
sensivelmente. Fica a critério do usuário permitir que isto aconteça. Deve levar em conta que o braço de alavanca
que o programa utiliza para o cálculo em todas as armaduras é o da primeira camada. Não seria muito recomendável
que esta diminuição fosse maior que 10%, sobretudo em vigas rasas.
Solução. Aumentar a largura da viga para que caibam as armaduras.

Dobra de armadura de pele. Quando é necessário ancorar a armadura de pele devido ao esforço torsor ao
qual uma viga pode estar submetida e o comprimento de ancoragem torna necessária a dobra, aparece esta
mensagem de aviso.

Divisão de barra dentro da zona de confinamento. Quando se utiliza a opção de ancorar os positivos
junto a zonas de confinamento, se por motivos do comprimento máximo de uma barra (por padrão 12 m), se têm de
fazer as emendas dentro das zonas de confinamento, aparecerá esta mensagem. Fica a critério do usuário modificar
manualmente a armadura da viga para que as emendas não aconteçam nessas zonas de confinamento.

Desnível que necessita de detalhe construtivo de continuidade de barras. Em vigas que sofrem
longitudinalmente um desnível (mudança de cota), é necessário colocar o detalhe construtivo que indica os estribos
adicionais da viga de mudança de cota, que proporciona continuidade da armadura longitudinal da viga em questão,
em ambos os lados do desnível.

Comprimento da barra maior que o comprimento máximo. Quando, por algum motivo, o programa não
possa dividir a barra e resultem comprimentos maiores de 12 m.

20.2.4 Erros relativos a armaduras de negativos

Dobra de armadura superior. Indica que o comprimento vertical da dobra é superior à altura da viga. O
texto do erro completa-se com o valor em centímetros do excesso de dobra superior que cabe na altura da viga.
Solução. Apesar de não ser um erro, dever-se-ia aumentar a altura da viga, embora por padrão o programa coloque
dobra dupla (em ‚U™). Por último pode-se optar por substituir as armaduras calculadas por outras equivalentes com
diâmetros menores, embora deva calcular os comprimentos de ancoragem necessários

Armadura superior fora da tabela. Obtidos os esforços de cálculo, não se encontra uma combinação de
armaduras para a largura e altura da viga e que tenha uma seção maior ou igual à necessária. O CYPECAD procura
uma solução para este problema, que consiste em calcular e colocar a armadura necessária independentemente da
que estiver definida nas tabelas de armadura.
Solução. Embora não seja um erro dever-se-ia aumentar a altura ou largura da viga ou então modificar as tabelas
de armadura ampliando as sequências de barras que considerar oportunas para as larguras e alturas selecionadas

Fissuração em armadura superior (Esq.) ou (Dir.). Mostra-se quando o programa modifica a armadura
para que se cumpra que a abertura de fissuração não supere a abertura limite definida em Obra >Opções de vigas
> Verificação à fissuração.

Armadura de negativos excessiva. Aparece quando se superam 900 barras de armadura longitudinal.

A armadura de negativos não cabe na seção útil. Isto acontece quando o número de camadas de
armadura cumprindo o espaçamento mínimo vertical suporia colocar barras a uma profundidade superior à meia
altura útil.
Solução. Aumentar a altura da viga

Armadura de negativo em mais de uma camada. Quando a armadura de negativos não cabe na seção
útil, aparecerá esta mensagem e o programa colocará os negativos que não caibam na seção numa camada inferior.
Se forem muitos os negativos que se colocam numa segunda ou mais camadas inferiores, o braço de alavanca
diminui sensivelmente. Fica a critério do usuário permitir que isto aconteça. Deve-se levar em conta que o braço de
alavanca que o programa utiliza para o cálculo em todas as armaduras é o da primeira camada. Não seria muito
recomendável que esta diminuição fosse maior que 10%, sobretudo em vigas rasas.
