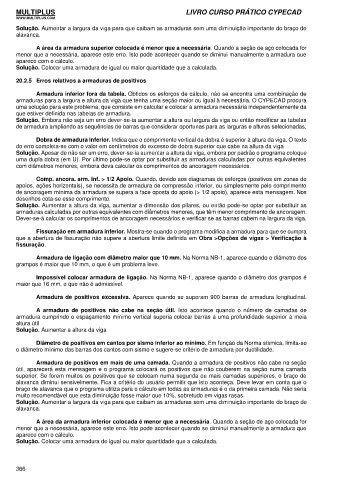

Solução. Aumentar a largura da viga para que caibam as armaduras sem uma diminuição importante do braço de
alavanca.

A área da armadura superior colocada é menor que a necessária. Quando a seção de aço colocada for
menor que a necessária, aparece este erro. Isto pode acontecer quando se diminui manualmente a armadura que
aparece com o cálculo.
Solução. Colocar uma armadura de igual ou maior quantidade que a calculada.

20.2.5 Erros relativos a armaduras de positivos

Armadura inferior fora da tabela. Obtidos os esforços de cálculo, não se encontra uma combinação de
armaduras para a largura e altura da viga que tenha uma seção maior ou igual à necessária. O CYPECAD procura
uma solução para este problema, que consiste em calcular e colocar a armadura necessária independentemente da
que estiver definida nas tabelas de armadura.
Solução. Embora não seja um erro dever-se-ia aumentar a altura ou largura da viga ou então modificar as tabelas
de armadura ampliando as sequências de barras que considerar oportunas para as larguras e alturas selecionadas.

Dobra de armadura inferior. Indica que o comprimento vertical da dobra é superior à altura da viga. O texto
do erro completa-se com o valor em centímetros do excesso de dobra superior que cabe na altura da viga
Solução. Apesar de não ser um erro, dever-se-ia aumentar a altura da viga, embora por padrão o programa coloque
uma dupla dobra (em U). Por último pode-se optar por substituir as armaduras calculadas por outras equivalentes
com diâmetros menores, embora deva calcular os comprimentos de ancoragem necessários.

Comp. ancora. arm. inf. > 1/2 Apoio. Quando, devido aos diagramas de esforços (positivos em zonas de
apoios, ações horizontais), se necessita de armadura de compressão inferior, ou simplesmente pelo comprimento
de ancoragem mínima da armadura se supera a face oposta do apoio (> 1/2 apoio), aparece esta mensagem. Nos
desenhos cota-se esse comprimento.
Solução. Aumentar a altura da viga, aumentar a dimensão dos pilares, ou então pode-se optar por substituir as
armaduras calculadas por outras equivalentes com diâmetros menores, que têm menor comprimento de ancoragem.
Dever-se-á calcular os comprimentos de ancoragem necessários e verificar se as barras cabem na largura da viga.

Fissuração em armadura inferior. Mostra-se quando o programa modifica a armadura para que se cumpra
que a abertura de fissuração não supere a abertura limite definida em Obra >Opções de vigas > Verificação à
fissuração.

Armadura de ligação com diâmetro maior que 10 mm. Na Norma NB-1, aparece quando o diâmetro dos
grampos é maior que 10 mm, o que é um problema leve.

Impossível colocar armadura de ligação. Na Norma NB-1, aparece quando o diâmetro dos grampos é
maior que 16 mm, o que não é admissível.

Armadura de positivos excessiva. Aparece quando se superam 900 barras de armadura longitudinal.

A armadura de positivos não cabe na seção útil. Isto acontece quando o número de camadas de
armadura cumprindo o espaçamento mínimo vertical suporia colocar barras a uma profundidade superior à meia
altura útil
Solução. Aumentar a altura da viga

Diâmetro de positivos em cantos por sismo inferior ao mínimo. Em função da Norma sísmica, limita-se
o diâmetro mínimo das barras dos cantos com sismo e sugere-se critério de armadura por ductilidade.

Armadura de positivos em mais de uma camada. Quando a armadura de positivos não cabe na seção
útil, aparecerá esta mensagem e o programa colocará os positivos que não couberem na seção numa camada
superior. Se forem muitos os positivos que se colocam numa segunda ou mais camadas superiores, o braço de
alavanca diminui sensivelmente. Fica a critério do usuário permitir que isto aconteça. Deve levar em conta que o
braço de alavanca que o programa utiliza para o cálculo em todas as armaduras é o da primeira camada. Não seria
muito recomendável que esta diminuição fosse maior que 10%, sobretudo em vigas rasas.
Solução. Aumentar a largura da viga para que caibam as armaduras sem uma diminuição importante do braço de
alavanca.

A área da armadura inferior colocada é menor que a necessária. Quando a seção de aço colocada for
menor que a necessária, aparece este erro. Isto pode acontecer quando se diminui manualmente a armadura que
aparece com o cálculo.
Solução. Colocar uma armadura de igual ou maior quantidade que a calculada.
