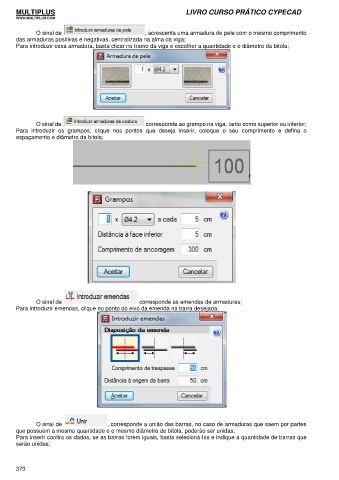

O sinal de , acrescenta uma armadura de pele com o mesmo comprimento
das armaduras positivas e negativas, centralizada na alma da viga;
Para introduzir essa armadura, basta clicar no tramo da viga e escolher a quantidade e o diâmetro da bitola;
O sinal de corresponde ao grampo na viga, tanto como superior ou inferior;
Para introduzir os grampos, clique nos pontos que deseja inserir, coloque o seu comprimento e defina o
espaçamento e diâmetro da bitola;
O sinal de corresponde as emendas de armaduras;
Para introduzir emendas, clique no ponto do eixo da emenda na barra desejada;
O sinal de , corresponde a união das barras, no caso de armaduras que saem por partes
que possuem a mesma quantidade e o mesmo diâmetro de bitola, poderão ser unidas;
Para inserir confira os dados, se as barras forem iguais, basta selecioná-las e indique a quantidade de barras que
serão unidas;
