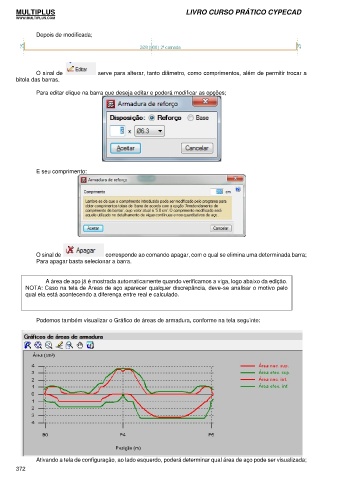

Page 390 - Livro Curso Prático do CYPECAD
P. 390
MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM
Depois de modificada;
O sinal de serve para alterar, tanto diâmetro, como comprimentos, além de permitir trocar a
bitola das barras.
Para editar clique na barra que deseja editar e poderá modificar as opções;
E seu comprimento:
O sinal de corresponde ao comando apagar, com o qual se elimina uma determinada barra;
Para apagar basta selecionar a barra.
A área de aço já é mostrada automaticamente quando verificamos a viga, logo abaixo da edição.
NOTA: Caso na tela de Áreas de aço aparecer qualquer discrepância, deve-se analisar o motivo pelo
qual ela está acontecendo a diferença entre real e calculado.
Podemos também visualizar o Gráfico de áreas de armadura, conforme na tela seguinte:
Ativando a tela de configuração, ao lado esquerdo, poderá determinar qual área de aço pode ser visualizada;
372
