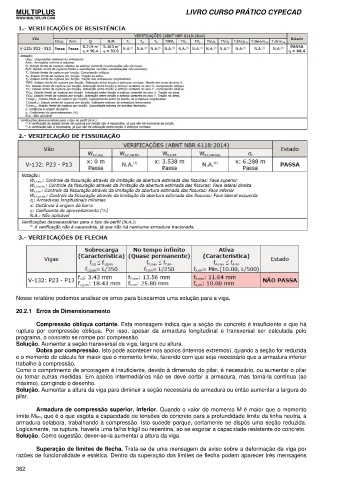

Nesse relatório podemos analisar os erros para buscarmos uma solução para a viga.

20.2.1 Erros de Dimensionamento

Compressão oblíqua cortante. Esta mensagem indica que a seção de concreto é insuficiente e que há
ruptura por compressão oblíqua. Por isso, apesar da armadura longitudinal e transversal ser calculada pelo
programa, o concreto se rompe por compressão.
Solução. Aumentar a seção transversal da viga, largura ou altura.
Dobra por compressão. Isto pode acontecer nos apoios (internos extremos), quando a seção for reduzida
e o momento de cálculo for maior que o momento limite, fazendo com que seja necessário que a armadura inferior
trabalhe à compressão.
Como o comprimento de ancoragem é insuficiente, devido à dimensão do pilar, é necessário, ou aumentar o pilar
ou tomar outras medidas. Em apoios intermediários não se deve cortar a armadura, mas torná-la contínua (ao
máximo), corrigindo o desenho.
Solução. Aumentar a altura da viga para diminuir a seção necessária de armadura ou então aumentar a largura do
pilar.

Armadura de compressão superior, inferior. Quando o valor do momento M é maior que o momento
limite Mlim, que é o que esgota a capacidade de tensões do concreto para a profundidade limite da linha neutra, a
armadura colabora, trabalhando à compressão. Isto sucede porque, certamente se dispôs uma seção reduzida.
Logicamente, na ruptura, haveria uma falha frágil ou repentina, ao se esgotar a capacidade resistente do concreto.
Solução. Como sugestão, dever-se-ia aumentar a altura da viga.

Superação de limites de flecha. Trata-se de uma mensagem de aviso sobre a deformação da viga por
razões de funcionalidade e estética. Dentro da superação dos limites de flecha podem aparecer três mensagens
