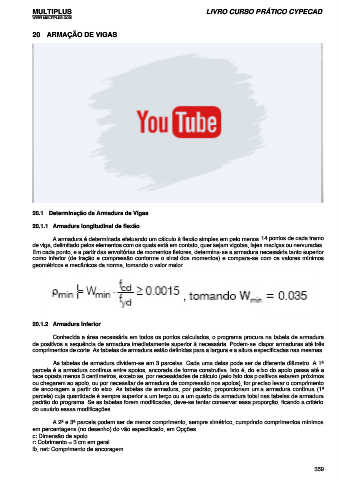

            20   ARMAÇÃO DE VIGAS




































            20.1  Determinação da Armadura de Vigas

            20.1.1  Armadura longitudinal de flexão

                   A armadura é determinada efetuando um cálculo à flexão simples em pelo menos 14 pontos de cada tramo
            de viga, delimitado pelos elementos com os quais está em contato, quer sejam vigotas, lajes maciças ou nervuradas.
            Em cada ponto, e a partir das envoltórias de momentos fletores, determina-se a armadura necessária tanto superior
            como inferior (de tração e compressão conforme o sinal dos momentos) e compara-se com os valores mínimos
            geométricos e mecânicos da norma, tomando o valor maior.








            20.1.2  Armadura Inferior

                   Conhecida a área necessária em todos os pontos calculados, o programa procura na tabela de armadura
            de positivos a sequência de armadura imediatamente superior à necessária. Podem-se dispor armaduras até três
            comprimentos de corte. As tabelas de armadura estão definidas para a largura e a altura especificadas nas mesmas.

                   As tabelas de armadura dividem-se em 3 parcelas. Cada uma delas pode ser de diferente diâmetro. A 1ª
            parcela é a armadura contínua entre apoios, ancorada de forma construtiva. Isto é, do eixo do apoio passa até a
            face oposta menos 3 centímetros, exceto se, por necessidades de cálculo (pelo fato dos positivos estarem próximos
            ou chegarem ao apoio, ou por necessitar de armadura de compressão nos apoios), for preciso levar o comprimento
            de ancoragem a partir do eixo. As tabelas de armadura, por padrão, proporcionam uma armadura contínua (1ª
            parcela) cuja quantidade é sempre superior a um terço ou a um quarto da armadura total nas tabelas de armadura
            padrão do programa. Se as tabelas forem modificadas, deve-se tentar conservar essa proporção, ficando a critério
            do usuário essas modificações.

                   A 2ª e 3ª parcela podem ser de menor comprimento, sempre simétrico, cumprindo comprimentos mínimos
            em percentagens (no desenho) do vão especificado, em Opções.
            c: Dimensão de apoio
            r: Cobrimento = 3 cm em geral
            lb, net: Comprimento de ancoragem


                                                                                                               359
