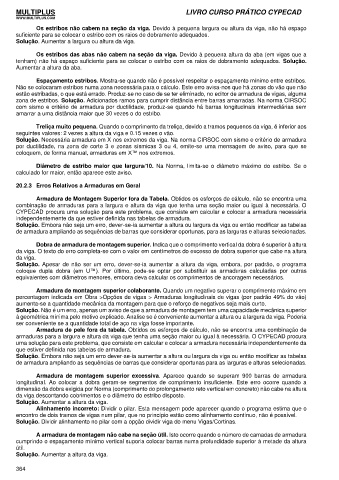

Os estribos não cabem na seção da viga. Devido à pequena largura ou altura da viga, não há espaço
suficiente para se colocar o estribo com os raios de dobramento adequados.
Solução. Aumentar a largura ou altura da viga.

Os estribos das abas não cabem na seção da viga. Devido à pequena altura da aba (em vigas que a
tenham) não há espaço suficiente para se colocar o estribo com os raios de dobramento adequados. Solução.
Aumentar a altura da aba.

Espaçamento estribos. Mostra-se quando não é possível respeitar o espaçamento mínimo entre estribos.
Não se colocaram estribos numa zona necessária para o cálculo. Este erro avisa-nos que há zonas do vão que não
estão estribadas, o que está errado. Produz-se no caso de se ter eliminado, no editor de armadura de vigas, alguma
zona de estribos. Solução. Adicionados ramos para cumprir distância entre barras amarradas. Na norma CIRSOC
com sismo e critério de armadura por ductilidade, produz-se quando há barras longitudinais intermediárias sem
amarrar a uma distância maior que 30 vezes o do estribo.

Treliça muito pequena. Quando o comprimento da treliça, devido a tramos pequenos da viga, é inferior aos
seguintes valores: 2 vezes a altura da viga e 0.15 vezes o vão.
Solução. Necessária armadura em X nos extremos da viga. Na norma CIRSOC com sismo e critério de armadura
por ductilidade, na zona de corte 3 e zonas sísmicas 3 ou 4, emite-se uma mensagem de aviso, para que se
coloquem, de forma manual, armaduras em X™ nos extremos.

Diâmetro de estribo maior que largura/10. Na Norma, limita-se o diâmetro máximo do estribo. Se o
calculado for maior, então aparece este aviso.

20.2.3 Erros Relativos a Armaduras em Geral

Armadura de Montagem Superior fora da Tabela. Obtidos os esforços de cálculo, não se encontra uma
combinação de armaduras para a largura e altura da viga que tenha uma seção maior ou igual à necessária. O
CYPECAD procura uma solução para este problema, que consiste em calcular e colocar a armadura necessária
independentemente da que estiver definida nas tabelas de armadura.
Solução. Embora não seja um erro, dever-se-ia aumentar a altura ou largura da viga ou então modificar as tabelas
de armadura ampliando as sequências de barras que considerar oportunas, para as larguras e alturas selecionadas.

Dobra de armadura de montagem superior. Indica que o comprimento vertical da dobra é superior à altura
da viga. O texto do erro completa-se com o valor em centímetros do excesso de dobra superior que cabe na altura
da viga.
Solução. Apesar de não ser um erro, dever-se-ia aumentar a altura da viga, embora, por padrão, o programa
coloque dupla dobra (em U™). Por último, pode-se optar por substituir as armaduras calculadas por outras
equivalentes com diâmetros menores, embora deva calcular os comprimentos de ancoragem necessários.

Armadura de montagem superior colaborante. Quando um negativo superar o comprimento máximo em
percentagem indicada em Obra >Opções de vigas > Armaduras longitudinais de vigas (por padrão 49% do vão)
aumenta-se a quantidade mecânica da montagem para que o reforço de negativos seja mais curto.
Solução. Não é um erro, apenas um aviso de que a armadura de montagem tem uma capacidade mecânica superior
à geométrica mínima pelo motivo explicado. Analise se é conveniente aumentar a altura ou a largura da viga. Poderia
ser conveniente se a quantidade total de aço na viga fosse importante.
Armadura de pele fora da tabela. Obtidos os esforços de cálculo, não se encontra uma combinação de
armaduras para a largura e altura da viga que tenha uma seção maior ou igual à necessária. O CYPECAD procura
uma solução para este problema, que consiste em calcular e colocar a armadura necessária independentemente da
que estiver definida nas tabelas de armadura.
Solução. Embora não seja um erro dever-se-ia aumentar a altura ou largura da viga ou então modificar as tabelas
de armadura ampliando as sequências de barras que considerar oportunas para as larguras e alturas selecionadas.

Armadura de montagem superior excessiva. Aparece quando se superam 900 barras de armadura
longitudinal. Ao colocar a dobra geram-se segmentos de comprimento insuficiente. Este erro ocorre quando a
dimensão da dobra exigida por Norma (comprimento do prolongamento reto vertical em concreto) não cabe na altura
da viga descontando cobrimentos e o diâmetro do estribo disposto.
Solução. Aumentar a altura da viga.
Alinhamento incorreto: Dividir o pilar. Esta mensagem pode aparecer quando o programa estima que o
encontro de dois tramos de vigas num pilar, que no princípio estão como alinhamento contínuo, não é possível.
Solução. Dividir alinhamento no pilar com a opção dividir viga do menu Vigas/Cortinas.

A armadura de montagem não cabe na seção útil. Isto ocorre quando o número de camadas de armadura
cumprindo o espaçamento mínimo vertical suporia colocar barras numa profundidade superior à metade da altura
útil.
Solução. Aumentar a altura da viga.
