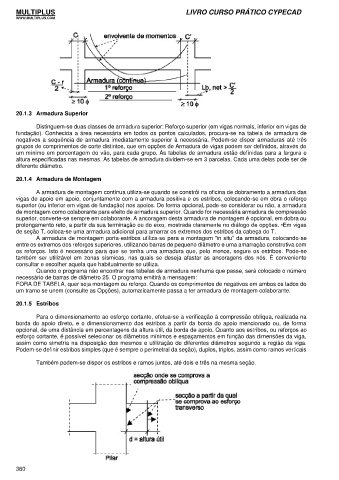

20.1.3 Armadura Superior

Distinguem-se duas classes de armadura superior: Reforço superior (em vigas normais, inferior em vigas de
fundação). Conhecida a área necessária em todos os pontos calculados, procura-se na tabela de armadura de
negativos a sequência de armadura imediatamente superior à necessária. Podem-se dispor armaduras até três
grupos de comprimentos de corte distintos, que em opções de Armadura de vigas podem ser definidos, através de
um mínimo em porcentagem do vão, para cada grupo. As tabelas de armadura estão definidas para a largura e
altura especificadas nas mesmas. As tabelas de armadura dividem-se em 3 parcelas. Cada uma delas pode ser de
diferente diâmetro.

20.1.4 Armadura de Montagem

A armadura de montagem contínua utiliza-se quando se constrói na oficina de dobramento a armadura das
vigas de apoio em apoio, conjuntamente com a armadura positiva e os estribos, colocando-se em obra o reforço
superior (ou inferior em vigas de fundação) nos apoios. De forma opcional, pode-se considerar ou não, a armadura
de montagem como colaborante para efeito de armadura superior. Quando for necessária armadura de compressão
superior, converte-se sempre em colaborante. A ancoragem desta armadura de montagem é opcional, em dobra ou
prolongamento reto, a partir da sua terminação ou do eixo, mostrada claramente no diálogo de opções. •Em vigas
de seção T, coloca-se uma armadura adicional para amarrar os extremos dos estribos da cabeça do T.
A armadura de montagem porta-estribos utiliza-se para a montagem “in situ” da armadura, colocando-se
entre os extremos dos reforços superiores, utilizando barras de pequeno diâmetro e uma amarração construtiva com
os reforços. Isto é necessário para que se tenha uma armadura que, pelo menos, segure os estribos. Pode-se
também ser utilizável em zonas sísmicas, nas quais se deseja afastar as ancoragens dos nós. É conveniente
consultar e escolher aquela que habitualmente se utiliza.
Quando o programa não encontrar nas tabelas de armadura nenhuma que passe, será colocado o número
necessário de barras de diâmetro 25. O programa emitirá a mensagem:
FORA DE TABELA, quer seja montagem ou reforço. Quando os comprimentos de negativos em ambos os lados de
um tramo se unem (consulte as Opções), automaticamente passa a ter armadura de montagem colaborante.

20.1.5 Estribos

Para o dimensionamento ao esforço cortante, efetua-se a verificação à compressão oblíqua, realizada na
borda do apoio direto, e o dimensionamento dos estribos a partir da borda do apoio mencionado ou, de forma
opcional, de uma distância em percentagens da altura útil, da borda de apoio. Quanto aos estribos, ou reforços ao
esforço cortante, é possível selecionar os diâmetros mínimos e espaçamentos em função das dimensões da viga,
assim como simetria na disposição dos mesmos e utilização de diferentes diâmetros segundo a região da viga.
Podem-se definir estribos simples (que é sempre o perimetral da seção), duplos, triplos, assim como ramos verticais

Também podem-se dispor os estribos e ramos juntos, até dois e três na mesma seção.
