Page 376 - Livro Curso Prático do CYPECAD
P. 376
MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM
Quando são realizadas modificações na obra onde essas modificações implicam no aumento ou diminuição
de pisos, o pilar é desbloqueado automaticamente.

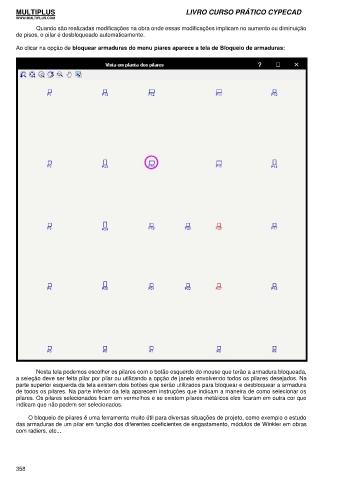

Ao clicar na opção de bloquear armaduras do menu piares aparece a tela de Bloqueio de armaduras:
Nesta tela podemos escolher os pilares com o botão esquerdo do mouse que terão a armadura bloqueada,
a seleção deve ser feita pilar por pilar ou utilizando a opção de janela envolvendo todos os pilares desejados. Na
parte superior esquerda da tela existem dois botões que serão utilizados para bloquear e desbloquear a armadura
de todos os pilares. Na parte inferior da tela aparecem instruções que indicam a maneira de como selecionar os
pilares. Os pilares selecionados ficam em vermelhos e se existem pilares metálicos eles ficaram em outra cor que
indicam que não podem ser selecionados.
O bloqueio de pilares é uma ferramenta muito útil para diversas situações de projeto, como exemplo o estudo
das armaduras de um pilar em função dos diferentes coeficientes de engastamento, módulos de Winkler em obras
com radiers, etc...
358
