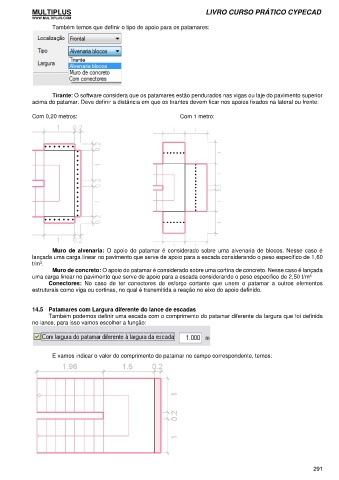

Também temos que definir o tipo de apoio para os patamares:

Tirante: O software considera que os patamares estão pendurados nas vigas ou laje do pavimento superior
acima do patamar. Deve definir a distância em que os tirantes devem ficar nos apoios fixados na lateral ou frente:

Com 0,20 metros: Com 1 metro:

Muro de alvenaria: O apoio do patamar é considerado sobre uma alvenaria de blocos. Nesse caso é
lançada uma carga linear no pavimento que serve de apoio para a escada considerando o peso específico de 1,60
t/m³.
Muro de concreto: O apoio do patamar é considerado sobre uma cortina de concreto. Nesse caso é lançada
uma carga linear no pavimento que serve de apoio para a escada considerando o peso especifico de 2,50 t/m³
Conectores: No caso de ter conectores de esforço cortante que unem o patamar a outros elementos
estruturais como viga ou cortinas, no qual é transmitida a reação no eixo do apoio definido.

14.5 Patamares com Largura diferente do lance de escadas
Também podemos definir uma escada com o comprimento do patamar diferente da largura que foi definida
no lance, para isso vamos escolher a função:

E vamos indicar o valor do comprimento do patamar no campo correspondente, temos:

291
