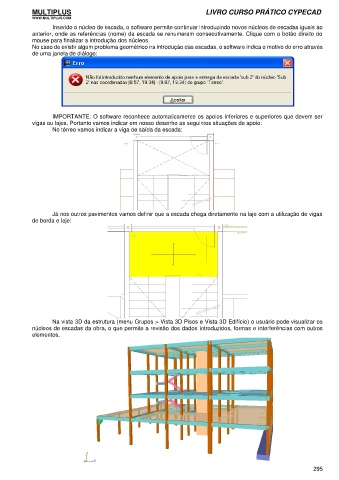

Inserido o núcleo de escada, o software permite continuar introduzindo novos núcleos de escadas iguais ao
anterior, onde as referências (nome) da escada se renumeram consecutivamente. Clique com o botão direito do
mouse para finalizar a introdução dos núcleos.
No caso de existir algum problema geométrico na introdução das escadas, o software indica o motivo do erro através
de uma janela de diálogo:

IMPORTANTE: O software reconhece automaticamente os apoios inferiores e superiores que devem ser
vigas ou lajes. Portanto vamos indicar em nosso desenho as seguintes situações de apoio:
No térreo vamos indicar a viga de saída da escada:

Já nos outros pavimentos vamos definir que a escada chega diretamente na laje com a utilização de vigas
de borda e laje:

Na vista 3D da estrutura (menu Grupos > Vista 3D Pisos e Vista 3D Edifício) o usuário pode visualizar os
núcleos de escadas da obra, o que permite a revisão dos dados introduzidos, formas e interferências com outros
elementos.
