Piso: 0.300 m
Espelho: 0.166 m
N° de degraus: 18
Desnível que vence: 2.99 m

Depois de definidos os dados da escada como o número de degraus são informados o valor do desnível
vencido pela escada, note que é informado na região inferior da tela a altura total da escada.

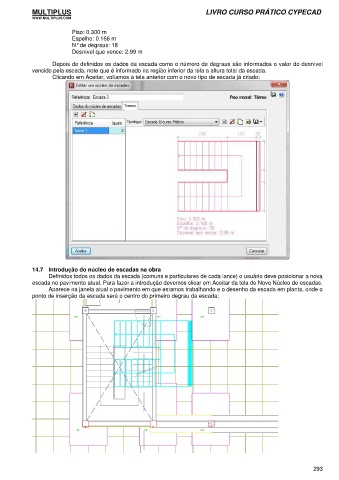

Clicando em Aceitar, voltamos à tela anterior com o novo tipo de escada já criado:

14.7 Introdução do núcleo de escadas na obra
Definidos todos os dados da escada (comuns e particulares de cada lance) o usuário deve posicionar a nova
escada no pavimento atual. Para fazer a introdução devemos clicar em Aceitar da tela de Novo Núcleo de escadas.
Aparece na janela atual o pavimento em que estamos trabalhando e o desenho da escada em planta, onde o
ponto de inserção da escada será o centro do primeiro degrau da escada:

293
