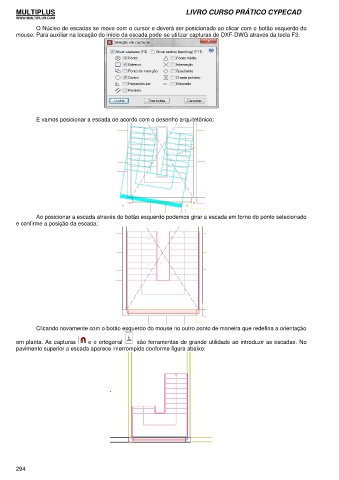

O Núcleo de escadas se move com o cursor e deverá ser posicionado ao clicar com o botão esquerdo do
mouse. Para auxiliar na locação do início da escada pode-se utilizar capturas de DXF-DWG através da tecla F3:
E vamos posicionar a escada de acordo com o desenho arquitetônico:
Ao posicionar a escada através do botão esquerdo podemos girar a escada em torno do ponto selecionado
e confirme a posição da escada:
Clicando novamente com o botão esquerdo do mouse no outro ponto de maneira que redefina a orientação
em planta. As capturas e o ortogonal são ferramentas de grande utilidade ao introduzir as escadas. No
pavimento superior a escada aparece interrompida conforme figura abaixo:
