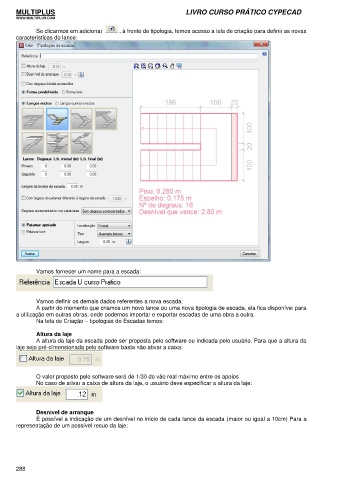

Se clicarmos em adicionar , à frente de tipologia, temos acesso a tela de criação para definir as novas
características do lance:

Vamos fornecer um nome para a escada:

Vamos definir os demais dados referentes a nova escada:
A partir do momento que criamos um novo lance ou uma nova tipologia de escada, ela fica disponível para
a utilização em outras obras, onde podemos importar e exportar escadas de uma obra a outra.
Na tela de Criação – tipologias de Escadas temos:

Altura da laje
A altura da laje da escada pode ser proposta pelo software ou indicada pelo usuário. Para que a altura da
laje seja pré-dimensionada pelo software basta não ativar a caixa:

O valor proposto pelo software será de 1/30 do vão real máximo entre os apoios
No caso de ativar a caixa de altura da laje, o usuário deve especificar a altura da laje:

Desnível de arranque
É possível a indicação de um desnível no início de cada lance da escada (maior ou igual a 10cm) Para a
representação de um possível recuo da laje:
