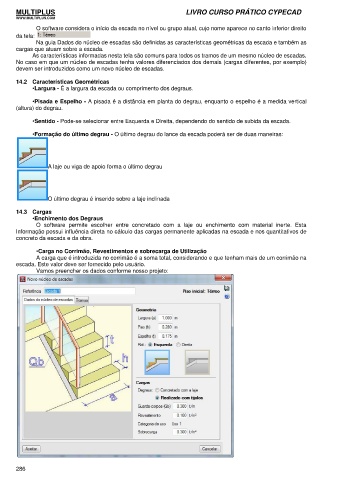

O software considera o início da escada no nível ou grupo atual, cujo nome aparece no canto inferior direito
da tela:
Na guia Dados do núcleo de escadas são definidas as características geométricas da escada e também as
cargas que atuam sobre a escada.
As características informadas nesta tela são comuns para todos os tramos de um mesmo núcleo de escadas.
No caso em que um núcleo de escadas tenha valores diferenciados dos demais (cargas diferentes, por exemplo)
devem ser introduzidos como um novo núcleo de escadas.

14.2 Características Geométricas
•Largura - É a largura da escada ou comprimento dos degraus.

•Pisada e Espelho - A pisada é a distância em planta do degrau, enquanto o espelho é a medida vertical
(altura) do degrau.

•Sentido - Pode-se selecionar entre Esquerda e Direita, dependendo do sentido de subida da escada.

•Formação do último degrau - O último degrau do lance da escada poderá ser de duas maneiras:

A laje ou viga de apoio forma o último degrau

O último degrau é inserido sobre a laje inclinada

14.3 Cargas
•Enchimento dos Degraus
O software permite escolher entre concretado com a laje ou enchimento com material inerte. Esta
Informação possui influência direta no cálculo das cargas permanente aplicadas na escada e nos quantitativos de
concreto da escada e da obra.

•Carga no Corrimão, Revestimentos e sobrecarga de Utilização
A carga que é introduzida no corrimão é a soma total, considerando e que tenham mais de um corrimão na
escada. Este valor deve ser fornecido pelo usuário.
Vamos preencher os dados conforme nosso projeto:
