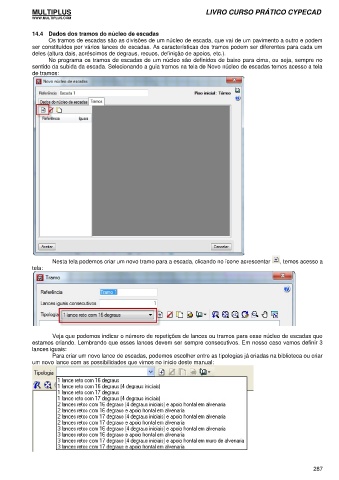

14.4 Dados dos tramos do núcleo de escadas
Os tramos de escadas são as divisões de um núcleo de escada, que vai de um pavimento a outro e podem
ser constituídos por vários lances de escadas. As características dos tramos podem ser diferentes para cada um
deles (altura dais, acréscimos de degraus, recuos, definição de apoios, etc.).
No programa os tramos de escadas de um núcleo são definidos de baixo para cima, ou seja, sempre no
sentido da subida da escada. Selecionando a guia tramos na tela de Novo núcleo de escadas temos acesso a tela
de tramos:

Nesta tela podemos criar um novo tramo para a escada, clicando no ícone acrescentar , temos acesso a
tela:

Veja que podemos indicar o número de repetições de lances ou tramos para esse núcleo de escadas que
estamos criando. Lembrando que esses lances devem ser sempre consecutivos. Em nosso caso vamos definir 3
lances iguais:
Para criar um novo lance de escadas, podemos escolher entre as tipologias já criadas na biblioteca ou criar
um novo lance com as possibilidades que vimos no início deste manual:

287
