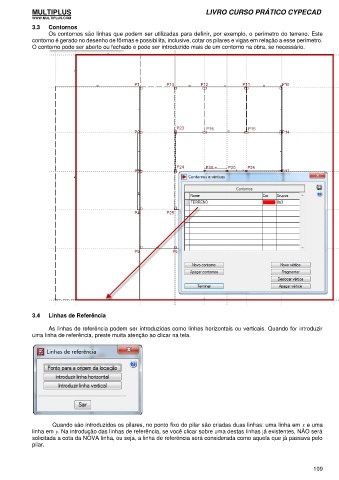

3.3 Contornos
Os contornos são linhas que podem ser utilizadas para definir, por exemplo, o perímetro do terreno. Este
contorno é gerado no desenho de fôrmas e possibilita, inclusive, cotar os pilares e vigas em relação a esse perímetro.
O contorno pode ser aberto ou fechado e pode ser introduzido mais de um contorno na obra, se necessário.
3.4 Linhas de Referência
As linhas de referência podem ser introduzidas como linhas horizontais ou verticais. Quando for introduzir
uma linha de referência, preste muita atenção ao clicar na tela.
Quando são introduzidos os pilares, no ponto fixo do pilar são criadas duas linhas: uma linha em x e uma
linha em y. Na introdução das linhas de referência, se você clicar sobre uma destas linhas já existentes, NÃO será
solicitada a cota da NOVA linha, ou seja, a linha de referência será considerada como aquela que já passava pelo
pilar.
109
