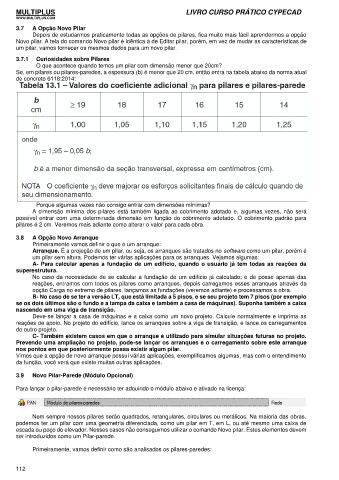

3.7 A Opção Novo Pilar
Depois de estudarmos praticamente todas as opções de pilares, fica muito mais fácil aprendermos a opção
Novo pilar. A tela do comando Novo pilar é idêntica à de Editar pilar, porém, em vez de mudar as características de
um pilar, vamos fornecer os mesmos dados para um novo pilar.

3.7.1 Curiosidades sobre Pilares
O que acontece quando temos um pilar com dimensão menor que 20cm?
Se, em pilares ou pilares-paredes, a espessura (b) é menor que 20 cm, então entra na tabela abaixo da norma atual
de concreto 6118:2014:

Porque algumas vezes não consigo entrar com dimensões mínimas?
A dimensão mínima dos pilares está também ligada ao cobrimento adotado e, algumas vezes, não será
possível entrar com uma determinada dimensão em função do cobrimento adotado. O cobrimento padrão para
pilares é 2 cm. Veremos mais adiante como alterar o valor para cada obra.

3.8 A Opção Novo Arranque
Primeiramente vamos definir o que é um arranque:
Arranque. É a projeção de um pilar, ou seja, os arranques são tratados no software como um pilar, porém é
um pilar sem altura. Podemos ter várias aplicações para os arranques. Vejamos algumas:
A- Para calcular apenas a fundação de um edifício, quando o usuário já tem todas as reações da
superestrutura.
No caso da necessidade de se calcular a fundação de um edifício já calculado; e de posse apenas das
reações, entramos com todos os pilares como arranques, depois carregamos esses arranques através da
opção Carga no extremo de pilares, lançamos as fundações (veremos adiante) e processamos a obra.
B- No caso de se ter a versão LT, que está limitada a 5 pisos, e se seu projeto tem 7 pisos (por exemplo
se os dois últimos são o fundo e a tampa da caixa e também a casa de máquinas). Suponha também a caixa
nascendo em uma viga de transição.
Deve-se lançar a casa de máquinas e a caixa como um novo projeto. Calcule normalmente e imprima as
reações de apoio. No projeto do edifício, lance os arranques sobre a viga de transição, e lance os carregamentos
do outro projeto.
C- Também existem casos em que o arranque é utilizado para simular situações futuras no projeto.
Prevendo uma ampliação no projeto, pode-se lançar os arranques e o carregamento sobre este arranque
nos pontos em que posteriormente possa existir algum pilar.
Vimos que a opção de novo arranque possui várias aplicações, exemplificamos algumas, mas com o entendimento
da função, você verá que existe muitas outras aplicações.

3.9 Novo Pilar-Parede (Módulo Opcional)

Para lançar o pilar-parede é necessário ter adquirido o módulo abaixo e ativado na licença:

Nem sempre nossos pilares serão quadrados, retangulares, circulares ou metálicos. Na maioria das obras,
podemos ter um pilar com uma geometria diferenciada, como um pilar em T, em L, ou até mesmo uma caixa de
escada ou poço do elevador. Nesses casos não conseguimos utilizar o comando Novo pilar. Estes elementos devem
ser introduzidos como um Pilar-parede.

Primeiramente, vamos definir como são analisados os pilares-paredes:

112
