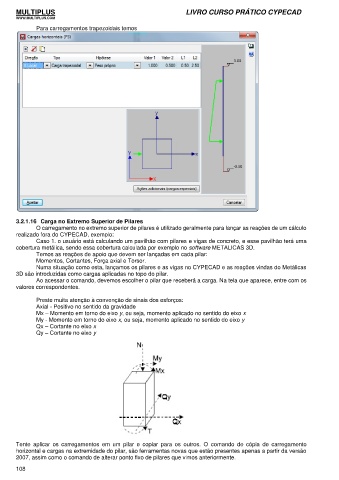

Para carregamentos trapezoidais temos

3.2.1.16 Carga no Extremo Superior de Pilares
O carregamento no extremo superior de pilares é utilizado geralmente para lançar as reações de um cálculo
realizado fora do CYPECAD, exemplo:
Caso 1. o usuário está calculando um pavilhão com pilares e vigas de concreto, e esse pavilhão terá uma
cobertura metálica, sendo essa cobertura calculada por exemplo no software METALICAS 3D.
Temos as reações de apoio que devem ser lançadas em cada pilar:
Momentos, Cortantes, Força axial e Torsor.
Numa situação como esta, lançamos os pilares e as vigas no CYPECAD e as reações vindas do Metálicas
3D são introduzidas como cargas aplicadas no topo do pilar.
Ao acessar o comando, devemos escolher o pilar que receberá a carga. Na tela que aparece, entre com os
valores correspondentes.

Preste muita atenção à convenção de sinais dos esforços:
Axial - Positivo no sentido da gravidade
Mx – Momento em torno do eixo y, ou seja, momento aplicado no sentido do eixo x
My - Momento em torno do eixo x, ou seja, momento aplicado no sentido do eixo y
Qx – Cortante no eixo x
Qy – Cortante no eixo y

Tente aplicar os carregamentos em um pilar e copiar para os outros. O comando de cópia de carregamento
horizontal e cargas na extremidade do pilar, são ferramentas novas que estão presentes apenas a partir da versão
2007, assim como o comando de alterar ponto fixo de pilares que vimos anteriormente.
108
