3.5 Modificar Cotas
Já vimos que ao lançar os pilares, são criadas as linhas de referência no ponto fixo dos pilares. Se, por algum
motivo, devemos alterar a posição destes pilares temos as opções:
• Mover
• Deslocar
• Modificar cotas.
Os dois primeiros mudam a posição apenas do pilar selecionado, enquanto a terceira opção altera a cota entre os
pontos fixos, ou seja, será modificada a cota de todos os pilares que estão relacionados àquela linha de referência.

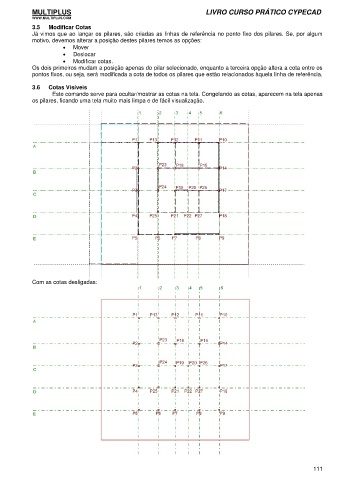

3.6 Cotas Visíveis
Este comando serve para ocultar/mostrar as cotas na tela. Congelando as cotas, aparecem na tela apenas
os pilares, ficando uma tela muito mais limpa e de fácil visualização.

Com as cotas desligadas:
