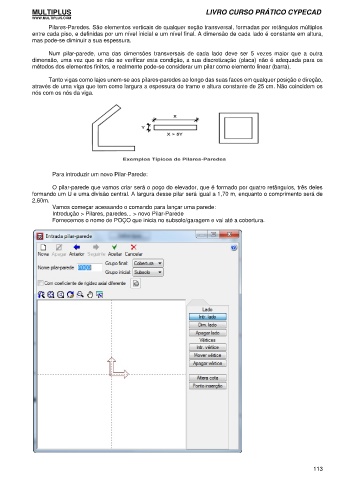

Pilares-Paredes. São elementos verticais de qualquer seção transversal, formadas por retângulos múltiplos
entre cada piso, e definidas por um nível inicial e um nível final. A dimensão de cada lado é constante em altura,
mas pode-se diminuir a sua espessura.
Num pilar-parede, uma das dimensões transversais de cada lado deve ser 5 vezes maior que a outra
dimensão, uma vez que se não se verificar esta condição, a sua discretização (placa) não é adequada para os
métodos dos elementos finitos, e realmente pode-se considerar um pilar como elemento linear (barra).
Tanto vigas como lajes unem-se aos pilares-paredes ao longo das suas faces em qualquer posição e direção,
através de uma viga que tem como largura a espessura do tramo e altura constante de 25 cm. Não coincidem os
nós com os nós da viga.
Para introduzir um novo Pilar-Parede:
O pilar-parede que vamos criar será o poço do elevador, que é formado por quatro retângulos, três deles
formando um U e uma divisão central. A largura desse pilar será igual a 1,70 m, enquanto o comprimento será de
2,60m.
Vamos começar acessando o comando para lançar uma parede:
Introdução > Pilares, paredes... > novo Pilar-Parede
Fornecemos o nome de POÇO que inicia no subsolo/garagem e vai até a cobertura.
